网格曲面交线

2021-09-16基础入门10536

该命令是求网格曲面与曲面、曲面和平面的交线以及矩形网格等高线,如图 1 所示。

网格曲面 平面求交线.jpg

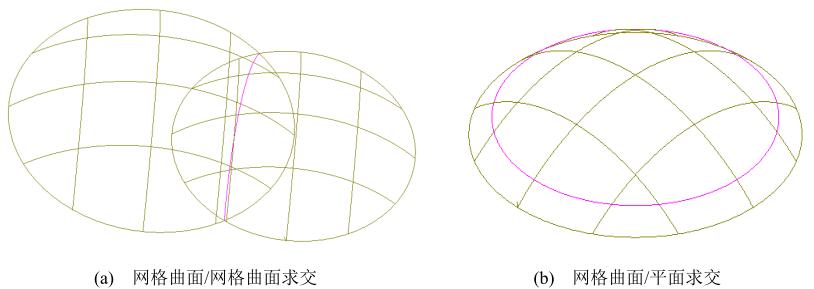

▲图1 网格曲面/平面求交线

操作步骤:

1、 根据需要选择求交类型。包括曲面/曲面、曲面/平面、矩形网格等高线这几种类型。

2、 拾取网格曲面: 鼠标左键点取。

3、 拾取求交对象。求交对象是曲面时,直接鼠标左键点取;求交对象为平面的时候,手工输入平面的基点和法矢构造平面。

4、 求出交线:设定参数后,点击确定按钮。

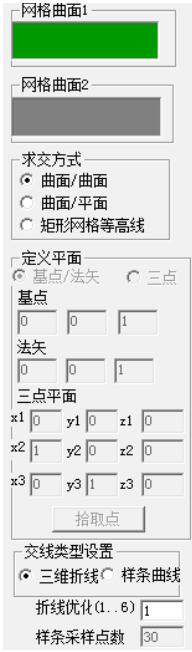

▲图3 网格曲面交线参数设置

参数定义:

图3为网格曲面交线参数设置界面。

求交方式:

包括曲面/曲面、曲面/平面、矩形网格等高线这几种类型。

平面:

在求交方式选择曲面/平面时有效。平面由基点、法矢和三点决定,缺省情况下,平面是经过(0,0,1)这点的水平平面(法矢为(0,0,1))。

边界线类型设置:

包括三维折线和样条曲线两种类型。三维折线用一系列的三维小折线段来表示边界曲线;而样条曲线用样条曲线来表示边界曲线。

折线优化:

边界线上的点一般都较多,点较密。在设计精度许可的条件下,可以适当减少边界线上的点,对 3D 折线进行优化。设此数值为 n,则表示系统在采集曲线上点的时候每相邻 n 个点收录为一个曲线点。该值越大,所包含的曲线上的点越少。

样条采样点数:

样条线上点太多会影响速度。样条采样点数表示在求出的样条线上进行采集的点数。系统缺省情况下取30个点来构造样条边界线。
