生成圆锥面展平图

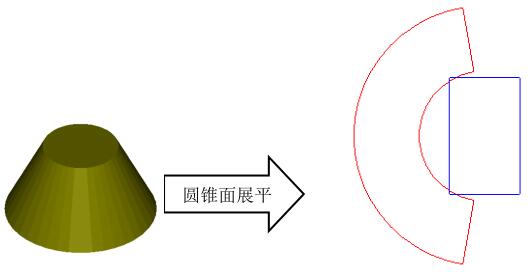

将圆锥面展开得到平面,如图1所示。
▲图1
操作步骤:
1、在艺术菜单中选中标准曲面下柱面/锥面辊筒的生成圆锥面展平图功能。
2、设定参数,生成圆锥面展平图。

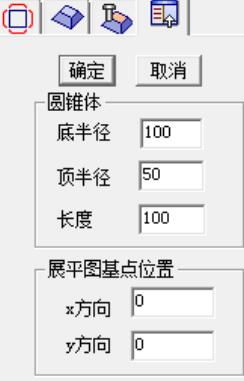

▲图2 圆锥面展平参数设置
▲图3 基点
参数定义:
圆锥体半径及长度:
其意义同标准曲面中的圆锥体,请参见圆锥体参数的相关说明。
展平图基点位置:

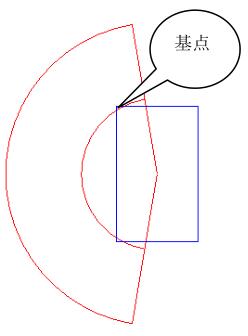

圆锥面展平图基点为展平图中两条母线的交点,如图3所示。
将圆锥面展开得到平面,如图1所示。
▲图1
1、在艺术菜单中选中标准曲面下柱面/锥面辊筒的生成圆锥面展平图功能。
2、设定参数,生成圆锥面展平图。
▲图2 圆锥面展平参数设置
▲图3 基点
圆锥体半径及长度:
其意义同标准曲面中的圆锥体,请参见圆锥体参数的相关说明。
展平图基点位置:
圆锥面展平图基点为展平图中两条母线的交点,如图3所示。
