曲面进退刀方式

2022-05-16雕刻路径8189

曲面进刀方式用于控制刀具在切削路径之前的运动。

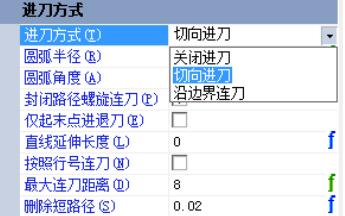

▲图 1 曲面进刀方式

参数说明:

进刀方式:

包括关闭、切向进刀和沿边界连刀三种方式。

关闭:不生成进退刀路径。

切向:生成与切削路径圆弧相切的进退刀路径。

沿边界连刀:路径边界的连刀路径沿加工轮廓线连接。

圆弧半径:

使用切向方式时可以设置该参数,用于控制圆弧的半径。

圆弧角度:

使用切向方式时可以设置该参数,用于控制圆弧的角度。

线延伸长度:

控制进退刀路径的直线延伸长度,改善边界位置的加工效果。


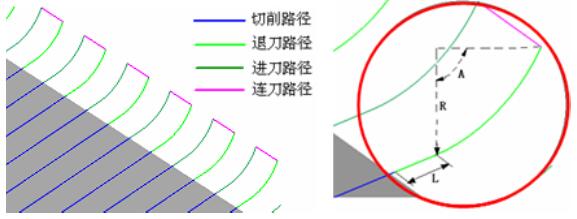

▲图 2 直线延伸长度

封闭路径螺旋连刀:

选择该选项,封闭路径之间将以螺旋的方式进行连接,提高机床加工平稳性,减少进退刀痕迹;不选该选项,将生成圆弧进退刀路径。

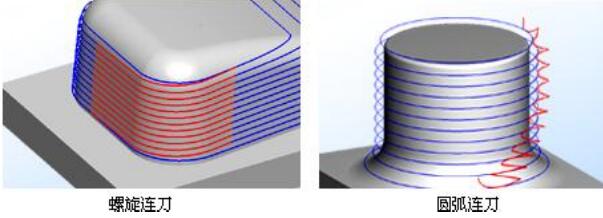

▲图 3 螺旋连刀与圆弧连刀

仅起末点进退刀:

选择该选项仅在路径的起末点生成圆弧进退刀路径。

按照行号连刀:

选择该选项,平行加工过程中遇到障碍时,使用定位路径连刀继续加工;不选该选项将按照最近距离进行连刀。

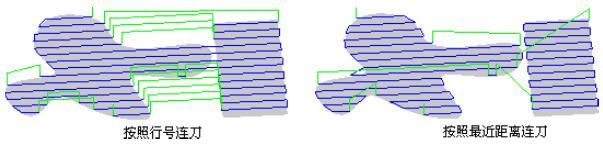

▲图 4 按照行号连刀

最大连刀距离:

相邻路径点距离小于该参数值时,使用连刀路径连接;大于该参数值时,使用定位路径连接。

删除短路径:

该参数用于删除边界位置由于保护面或轮廓线等裁剪生成的短路径,一般不宜设置过大。
