在精雕软件中制作花格时需要注意哪些事项?

2024-05-18常见问题264633

制作花格的步骤在精雕软件中的应用本文介绍了在精雕软件中制作花格的具体步骤。包括绘制矩形框并调整尺寸,使用直线工具绘制内框形状,修剪多余线条并连接封闭区域。特别说明了在不同版本的精雕软件中使用“修剪”命令的方法,帮助用户更高效地完成花格制作。

步骤一:绘制矩形框并测量尺寸

首先,绘制一个矩形框,并根据实物图片的比例调整尺寸。使用“测量”功能中的“距离”命令测量边框的宽度。接着,在“曲线编辑”中选择“单线等距”命令,调整距离后将矩形框向内等距。

步骤二:绘制内框形状

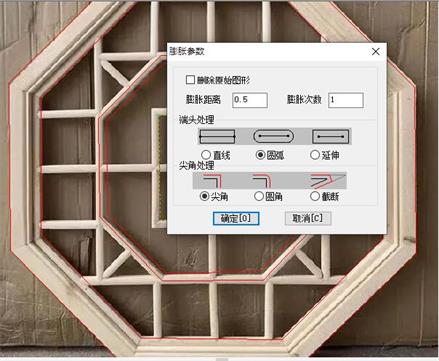

使用直线工具绘制内框的形状,然后全选这些直线。点击“曲线编辑”中的“单线膨胀”命令,将距离修改为花格格子宽度的一半,并将端头处理改为直线。这样,单线就会膨胀到花格的宽度,之后可以删除这些单线。

步骤三:修剪多余线条并连接

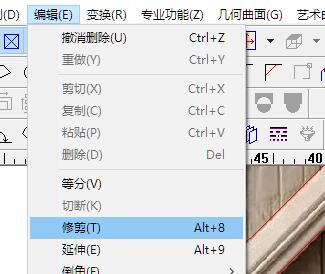

使用“曲线编辑”中的“修剪”命令,去除花格连接处多余的线条。然后,选择“连接”命令,将线条连接成封闭区域。

步骤四:不同版本的修剪操作

在使用“修剪”命令时,需要注意精雕5.21版本和精雕4.0版本的使用方法略有不同。

在精雕5.21版本中,选择“修剪”命令后,先点击需要修剪掉的线条两端的多义线,然后点击鼠标右键,再点击需要修剪的线条即可。

而在精雕4.0版本中,选择“修剪”命令后直接点击线条,即可修剪掉所点击的线条。

通过这些步骤,你就可以在精雕软件中成功制作出精美的花格。
