使用精雕5.21进行豪耕雕刻机排版路径加工指南

2024-05-07常见问题5384

使用精雕5.21软件进行豪耕雕刻机排版路径加工,在开始使用豪耕雕刻机进行加工之前,我们首先需要通过精雕5.21软件来制作和输出路径。以下是详细的操作步骤:

1、导入材料尺寸:首先,将你的材料尺寸(无论是标准尺寸还是异形材料)导入到精雕软件中,以便进行路径编辑。

2.、理解大板尺寸:家具厂常用的大板尺寸通常是2440*1220毫米。了解这一点后,你就可以在这个尺寸的大板内进行排版。

3、排版考虑因素:在使用精雕软件进行排版时,需要考虑刀具型号、工件尺寸以及路径的加工顺序。

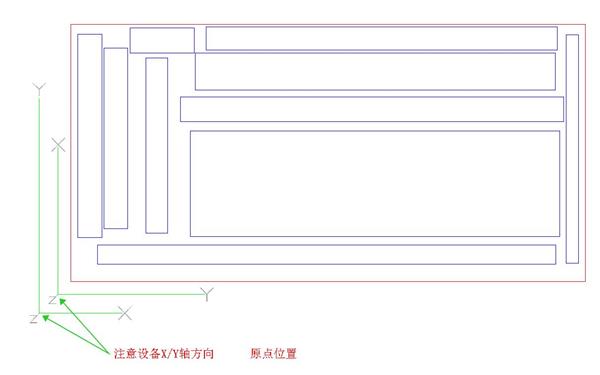

4、注意设备方向:在优化排版时,特别需要注意设备的X/Y轴方向位置。

5、输出文件格式:精雕5.21路径输出文件格式为ENG格式,这是大多数雕刻软件通用的格式。

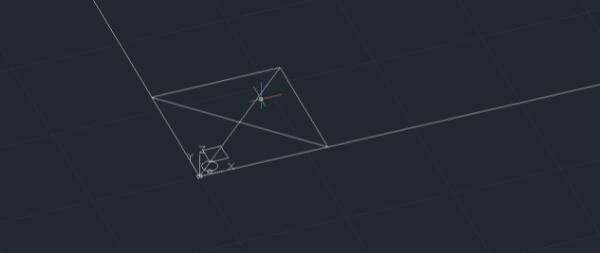

6、使用CAD制作路径:还可以使用CAD软件来制作路径,并导入雕刻机进行加工。这要求从原点出发画图,并控制深度设置,对绘图顺序有更高的要求。

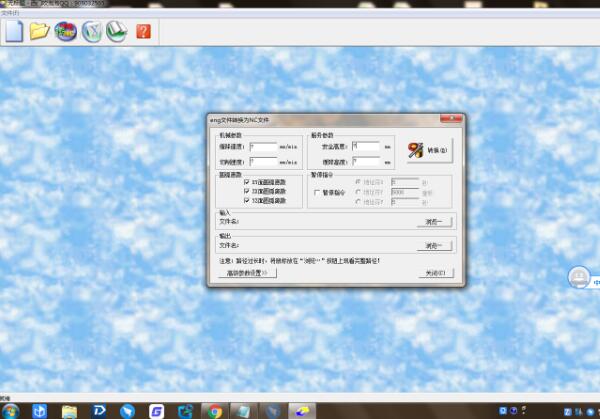

7、ENG到NC文件的转换:为了在豪耕雕刻机上使用,需要将ENG格式的文件转换为NC文件。这可以通过NCConverter.exe软件或其他NC编辑器完成。

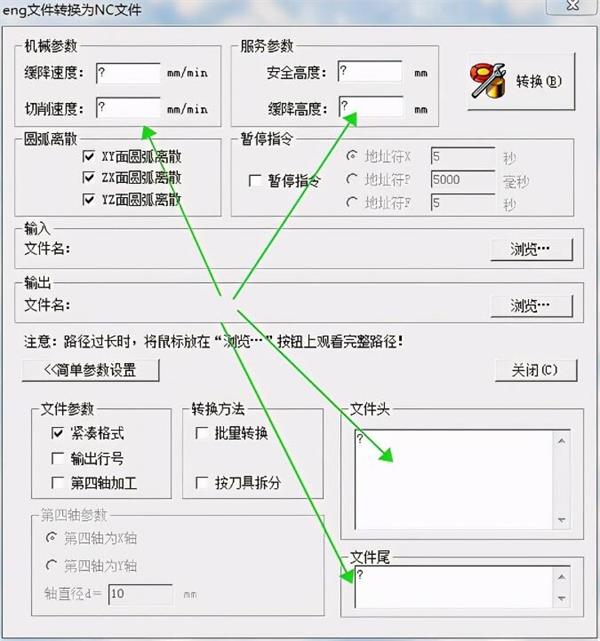

8、设置设备代码和参数:在转换过程中,需要标注位置并设置设备代码和参数。

9、转换器的常见用途:在板式家具雕刻中,这款转换器非常常见,特别是对于使用1头、3头或4头雕刻机的家具厂。如果雕刻机带有刀具库,则可以不断优化路径,无需频繁更换刀具,大大提高了效率。

以上步骤将帮助你使用精雕5.21软件为豪耕雕刻机创建和优化排版路径,确保加工过程顺利进行。
