一键补面:精雕软件中的浮雕图缝隙处理技巧

2023-09-20常见问题16174

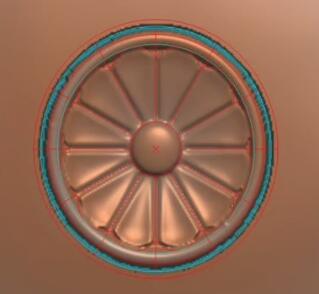

在使用精雕软件进行特征缩小处理时,我们经常会遇到一些问题,比如在缩小边缘处出现的缝隙(如下图所示)。那么,我们应该如何一键弥补这些缝隙呢?下面就让我们一起来学习一下吧。

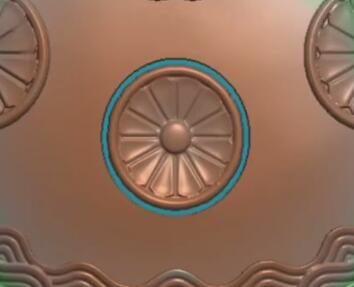

首先,我们需要将缩小后的浮雕图的外边线向外单线等距。在进行这一步操作时,一定要确保等距的线条要比边缘位置稍大一些,让它靠里一点。接下来,我们将颜色填充为整体的一个颜色,以使其看起来更加自然。



接下来,点击软件中的几何选项,找到延伸面功能。在这个功能中,我们选择取代选项。这里有一个数值,如果是正值,点击后图像会向内收缩。此时,我们需要左击刚才等距线的位置。观察图像,我们会发现它已经成功修补上了缝隙。

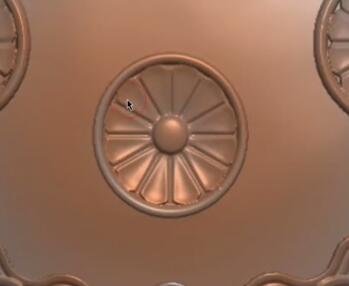

为了让图像更加完美,我们可以根据实际情况调整数值。在这个例子中,我们将图像靠近边缘的一侧,所以我们将数值设定为负值,具体来说是负四。再次点击线条,软件会自动将缝隙封闭起来。


通过以上的操作步骤,我们可以轻松地解决浮雕图缝隙问题。希望这个技巧能对大家有所帮助。如果你喜欢这篇文章,欢迎关注我们的网站,我们将会不定期分享更多免费的技巧给大家。
