精雕如何截取不同浮雕形状的模型

2021-06-30常见问题13699

前两天有一位学员留言问我一个问题,说:请教金老师,关于截取模型我一直没研究明白,截取模型只能用鼠标画矩形框截取吗?不能用已经画好的矩形截取,像JDpaint那样。可能是我没有找到正确的方法,这个问题研究很长世间了。请金老师指教。

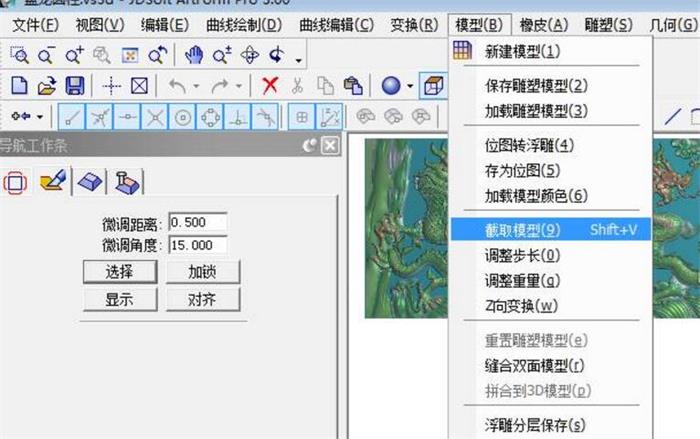

这个问题问的很好,在北京精雕软件中截取模型有一个快捷的功能,那就是在虚拟雕塑模式下,选择模型--截取模型,或直接快捷键Shift+V进入,此时在窗口的左下角提示我们左键定义截取范围,右键结束命令,我们可以用鼠标左键绘制矩形进行截取(如下图)。


▲图1 截取模型

那么问题来了,当我们需要截取特定形状的模型时,或者我们需要截取出一个完整人物时,这种方法显然不够用,难道就没有其他方法了吗?那么接下来,就介绍第二种截取模型的方法,可以截取出任何想要的形状的模型。

1、打开需要截取的模型

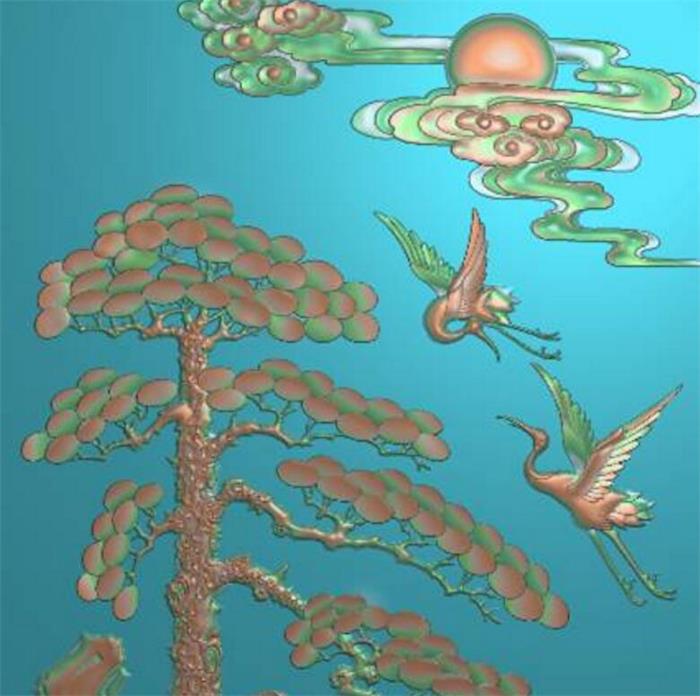

本例中我们截取下图模型中的飞鹤,首先我们打开要截取的模型,进入虚拟雕塑窗口。


▲图2 浮雕图

2、描线/绘制需要的形状

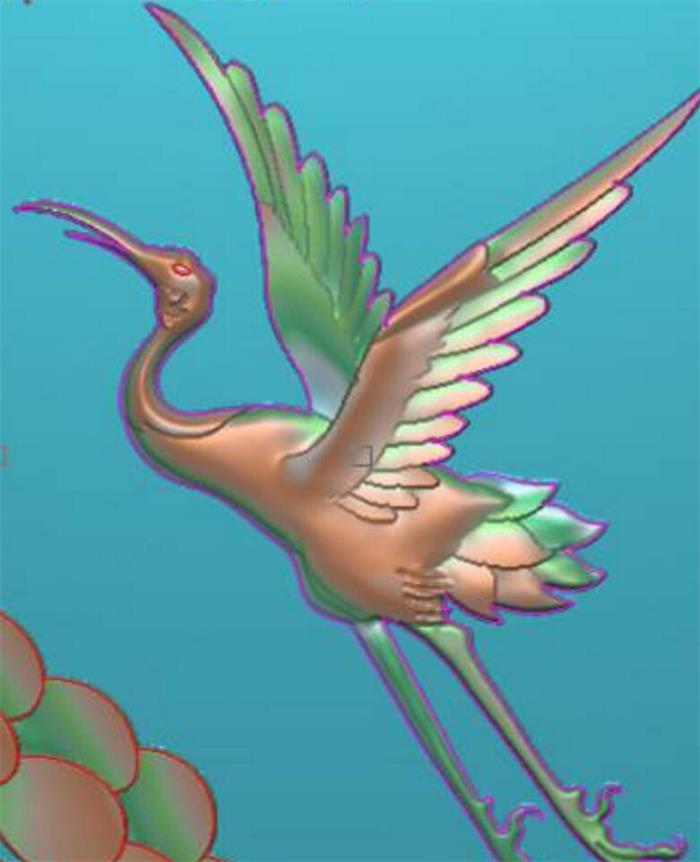

那么接下来,把需要裁剪的模型,用多义线画出来,也就是在需要截取的模型区域绘制矢量线。可以使矩形、星型、多边形等任何你想要的形状,但是一定要是闭合且不相交的矢量线。


▲图3 绘制多义线

3、填色

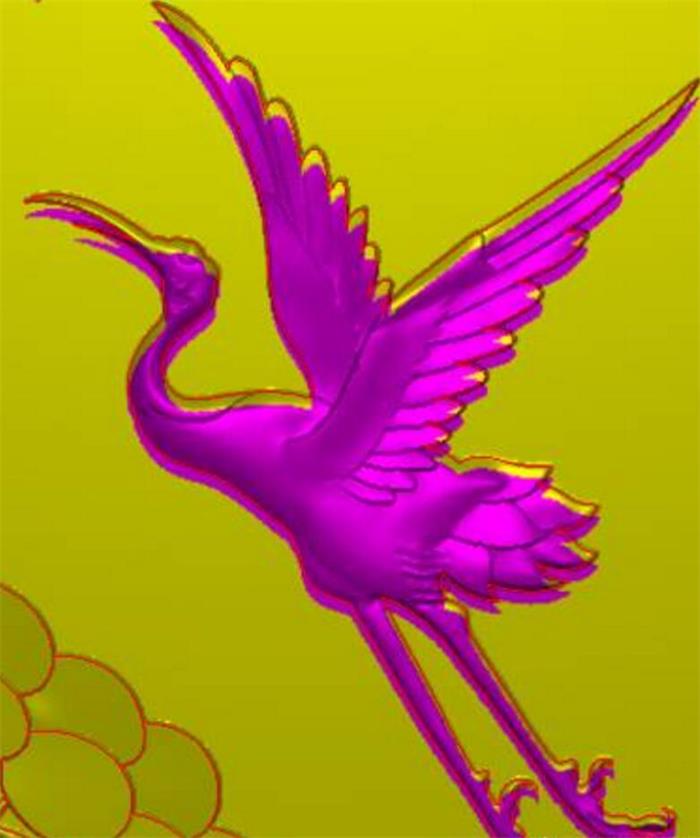

绘制好矢量线后,在矢量线内单独填上一个颜色,不管什么颜色,填充为同一种颜色即可,注意不要和背景色一致。


▲图4 区域填色

4、截取模型

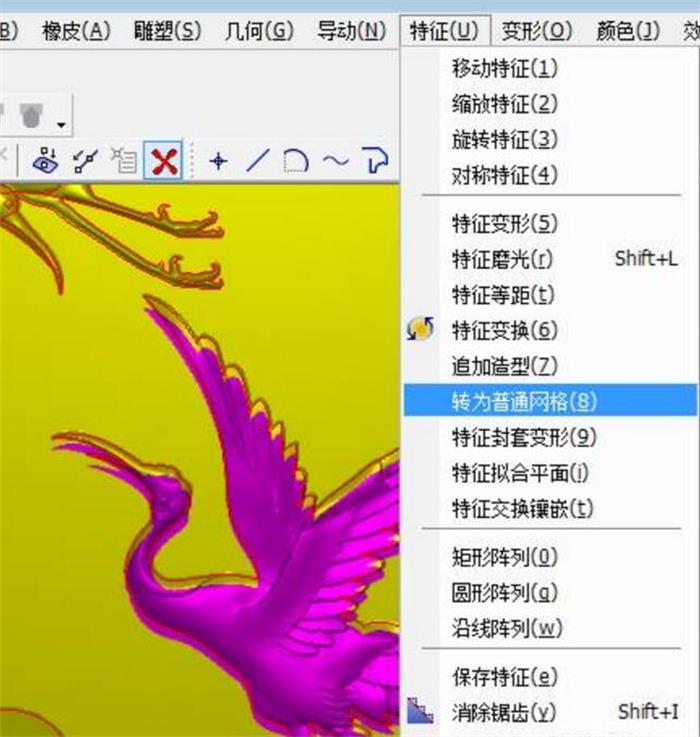

进入关键步骤。选择特征--转为普通网格--点击颜色内的区域,只需点击一次,模型已经截取出来,但此时并不会有任何提示。我们可以进入2D绘制窗口进行查看。


▲图5 转为普通网格

5、查看

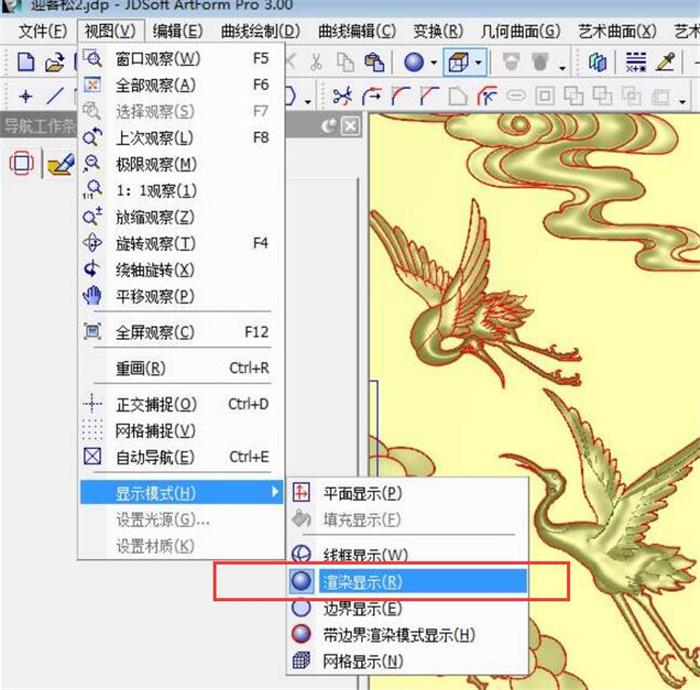

将界面切换到2D绘制窗口,将显示模式选择为渲染模式(如图),


▲图6 渲染显示

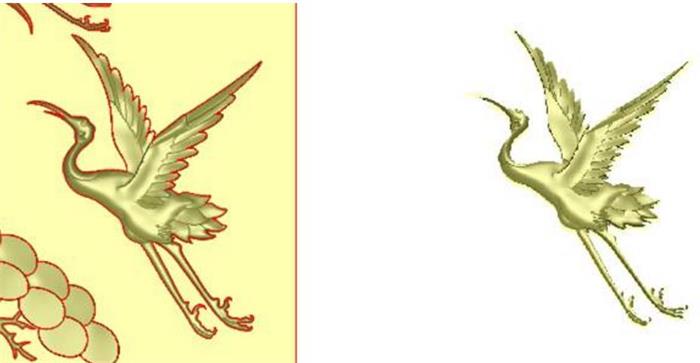

可以将光标移动到截取模型的区域,左键选择拖动,即可查看到已截取出来的模型。


▲图7 截取成功

6、编辑

模型已经截取出来,该怎么处置你说了算,可以进行拼合;也可以--曲面--网格重构--(调整步长,边界余量)--进入虚拟雕塑进行编辑。

以上,就是我所总结的,精雕软件如何截取出想要的模型,希望对学员朋友们有所思考与帮助!
