北京精雕编程全流程详解:从CAD图纸到NC刀路的标准操作步骤

2025-07-07常见问题5179

对于初学者而言,北京精雕编程的流程看似复杂,其实只要掌握了标准步骤,就能快速上手并避免常见的误区。很多新手常常抱有一个误区——是否可以直接将CAD图形转换成雕刻机可识别的NC刀路文件?这个看似“捷径”的做法,其实在实际应用中并不可行。本文将为大家系统梳理从CAD图纸到NC加工文件的完整流程,帮助你全面了解北京精雕的标准编程路径。

一、CAD图纸处理:从客户图纸到DXF格式的转换

通常我们所接收到的原始图纸,都是由客户提供的CAD格式文件。在正式进入精雕编程之前,需要对这些图纸进行预处理。

步骤如下:

  • 确认图纸格式:通常为DWG或DXF格式。

  • 必要时提取图形:若CAD文件内容庞杂,应将加工部分单独提取,另存为新的DXF文件。

  • 保存为标准DXF格式:确保文件在后续导入精雕软件时能够顺利识别。

二、导入精雕软件:将图纸正确加载进系统

完成CAD图纸的准备后,下一步就是将其导入北京精雕软件。

操作方法:

  • 1、打开北京精雕软件;

  • 2、选择“文件”→“输入二维图形”;

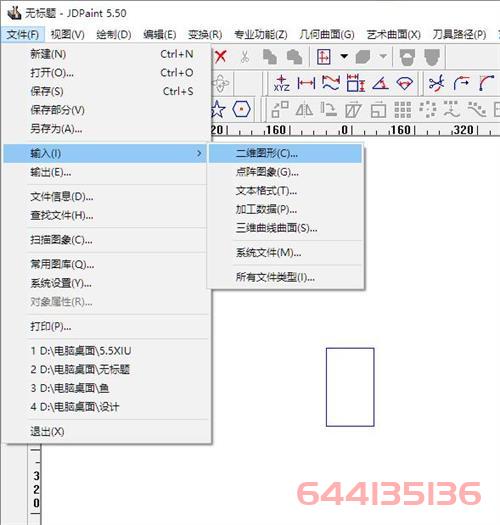

  • 3、在弹出的导入界面中选择“DXF文件”,然后载入刚才保存的图纸。

此步骤完成后,图形就可以在精雕软件中显示,并进入后续的工艺编排阶段。

三、图形排版与布局设置:合理安排加工区域

图纸导入后,需对其进行合理排版,以适配实际加工板材的尺寸。

要点包括:

  • 多图合并:将多个小图排在同一块大板上,提升加工效率;

  • 设置间距:确保图形之间有足够间距,避免加工时干涉;

  • 位置校正:对准加工原点,确保机床定位准确。

这一步是加工品质的基础,务必重视。

四、路径规划与刀路设置:分工艺处理不同区域

图形排版完成后,接下来就是路径编程阶段,即根据图形类型制定不同的刀路方案。

包含以下内容:

  • 区域划分:分别处理轮廓、孔位、内腔等不同区域;

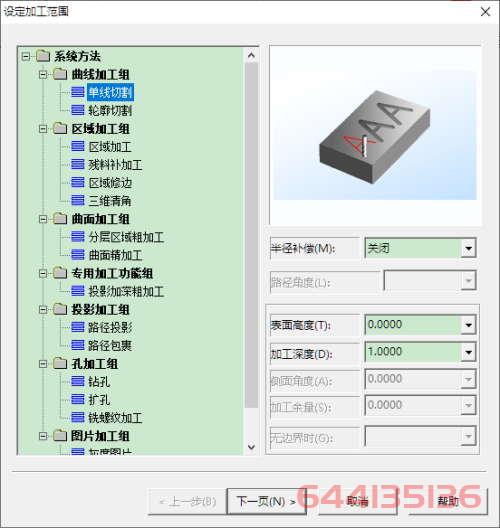

  • 设置参数:如切削深度、进刀方式、加工余量等;

  • 刀具选择:根据不同工艺选择合适刀具,如球刀、平刀等;

  • 路径模拟:执行路径预览,检查是否存在干涉或漏加工。

每一步都必须细致处理,以免加工中出现误差或损坏工件。

五、程序导出与格式转换:生成雕刻机可识别的NC文件

路径设置完成后,需要将编程结果导出为雕刻机能识别的格式。

步骤如下:

  • 1、导出刀路文件(通常为ENG格式);

  • 2、使用北京精雕的NC转换器,将ENG文件转换为NC格式;

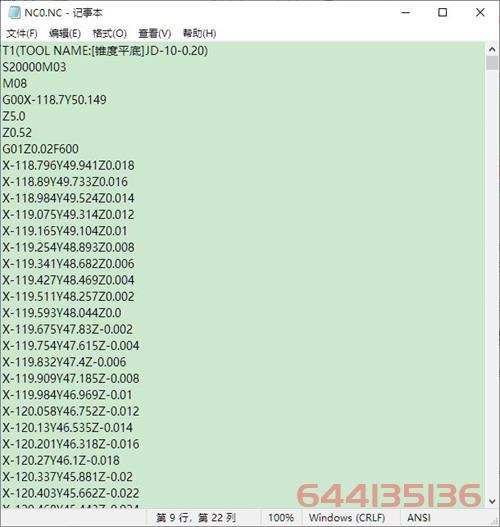

  • 3、打开NC文件(实质为纯文本格式)检查代码是否正常;

  • 4、将NC文件传输至雕刻机,准备实际加工。

如有需要,可使用记事本等软件查看NC文件中的G代码,进一步熟悉其结构。

六、总结:掌握流程才是成为编程高手的关键

北京精雕的编程流程虽然涉及多个环节,但其逻辑清晰、操作标准。新手朋友们如果能牢牢掌握:

  • CAD图纸处理

  • 图形导入与排版

  • 路径设置与参数选择

  • 程序导出与格式转换

那么无论将来从事哪类产品的雕刻加工,都能迅速胜任。熟练掌握流程,比工具本身更重要。精雕不是一键生成的“黑箱操作”,而是一套系统性的工艺流程。真正想掌握这项技术,需要你动手、动脑、动心去练习和总结。
