如何在精雕5.21中快速复制刀路？两种方法教你高效完成排列操作

在使用精雕5.21软件进行刀路设计时，常常会遇到需要将已完成的刀路进行复制的场景，比如左右或上下排列多个相同图形。正确掌握刀路复制的方法，不仅可以提高工作效率，还能确保加工精度。本文将为您介绍两种实用的刀路复制方法：矩形阵列法和快捷键偏移法，操作简单易懂，适合精雕5.21-5.5版本。

方法一：使用“矩形阵列”批量复制刀路

适用场景：需要将刀路在横向或纵向方向上均匀排布，批量生成多个复制体。

操作步骤如下：

1、选中已完成的刀路图形

在软件界面中框选整个刀路区域，此时左下角会显示刀路图形的尺寸（例如：50mm×120mm），便于后续设置复制间距。

2、打开“矩形阵列”功能

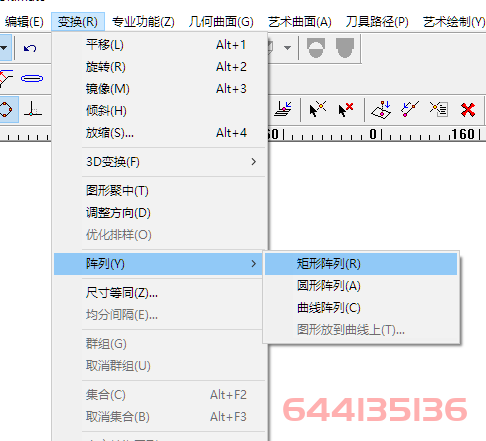

点击菜单栏中的【变换】选项，在下拉菜单中选择【矩形阵列】。

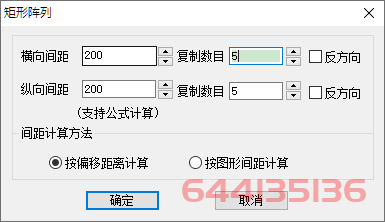

3、设置阵列参数

-在横向和纵向栏中，输入需要的间距值（例如：横向200mm，纵向200mm），这取决于您的加工要求。

-输入所需的复制个数。

-勾选“按偏移距离计算”，确保阵列复制是基于您设定的间距。

4、完成复制

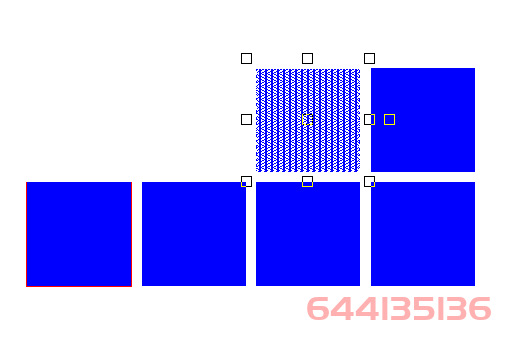

设置完毕后点击【确定】，系统将根据设定的偏移值自动生成阵列刀路。

方法二：使用快捷键实现快速偏移复制

适用场景：适用于快速复制单个或少量刀路图形，并且复制方向明确（横向或纵向）。

操作步骤如下：

1、设置偏移距离

在软件导航栏中找到“微调距离”设置项，输入希望的偏移值，例如：设置为：220mm。

2、选中刀路图形

使用鼠标框选刀路图形。

3、使用快捷键复制

按下键盘Ctrl+方向键（→表示向右，↑表示向上）即可实现图形的复制。

-例如，按下Ctrl+→一次，会将刀路向右复制一次；

-连续按多次方向键，即可生成多个复制图形。

4、更改方向重复操作

如果还需要在纵向复制图形，只需重新选择复制好的刀路，输入纵向偏移值后，再使用Ctrl+↑进行操作即可。

总结

以上就是精雕5.21中复制刀路的两种常用方法，“矩形阵列”适合一次性批量复制，快捷键（Ctrl+方向键）则适合灵活手动操作。根据您的实际需求选择合适的方式，可以大大提升建模与编程效率。建议大家在实际操作中多练习，熟练掌握这些技巧，将为后续加工带来极大便利。
