如何在精雕软件中快速绘制斜角、直角和单线箭头?

2025-03-03常见问题4600

在精雕软件中绘制箭头造型的线条非常简单,且只需要用到曲线绘制中的箭头命令。通过掌握该命令中的几个选项,用户可以轻松创建不同类型的箭头造型。本文将详细介绍如何利用这些功能,帮助你快速完成箭头线条的绘制。

一:选择箭头命令

精雕软件提供了多种箭头造型的绘制方式。在曲线绘制工具中,选择箭头命令后,会出现几个不同的选项,包括:

这些选项可以根据需要选择,适应不同的设计需求。

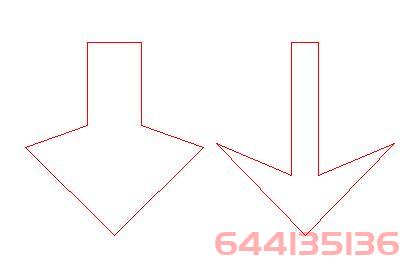

二:绘制斜角箭头

首先,我们来看看如何绘制斜角箭头。选择斜角箭头选项后,你可以根据以下步骤操作:

  • 1、勾选“斜角箭头”选项。

  • 2、用鼠标左键点击空白位置,开始绘制箭头的起点。

  • 3、向右或向左拖动鼠标,形成箭头线条。

  • 4、为了确保角度更精准,可以开启“正交捕捉”功能,这样绘制的箭头会更加直角精准。

  • 5、在此基础上,你还可以通过调整拖动的角度和宽度,来控制箭头的外观,确保符合设计需求。

三:绘制直角箭头

接下来,选择“直角箭头”选项,按照以下步骤进行操作:

  • 1、勾选“直角箭头”选项。

  • 2、用鼠标左键点击空白位置,确定箭头的起点。

  • 3、向外拖动鼠标,形成直角箭头。

  • 4、可以通过调整箭头的宽度,改变箭头的外形,进一步调整箭头的大小和角度。

四:绘制单线箭头

最后,选择“单线箭头”选项,并按照以下步骤绘制:

  • 1、勾选“单线箭头”选项。

  • 2、根据需要拖动鼠标,形成单线箭头的基本形态。

  • 3、在绘制过程中,你可以控制箭头的角度,使其符合设计要求。

借助精雕软件的箭头绘制工具,你可以轻松创建多种风格的箭头线条。同时,通过选中已绘制的图形并使用快捷键 ALT+4,你可以精准调整图形的整体大小。无论是斜角箭头、直角箭头还是单线箭头,掌握这些基本绘制技巧后,你将能够更加高效地完成设计任务。
