如何将精雕软件的浮雕图转化为三维STL格式?

2025-03-01常见问题3171

在三维设计领域,精雕软件与其它三维软件(如ZBrush、CAD等)的格式转换是一个常见的需求。本文将详细介绍如何将精雕软件中的浮雕图转化为标准的STL格式,帮助设计师实现跨软件协作。

一、准备工作

1、确保您安装了精雕软件

2、检查浮雕图数据完整性

3、准备一个用于存储转换文件的专用文件夹

二、具体操作步骤

1、打开精雕软件并加载浮雕图

  • 启动精雕软件

  • 在"文件"菜单中选择"打开"

  • 选择需要转换的浮雕图文件

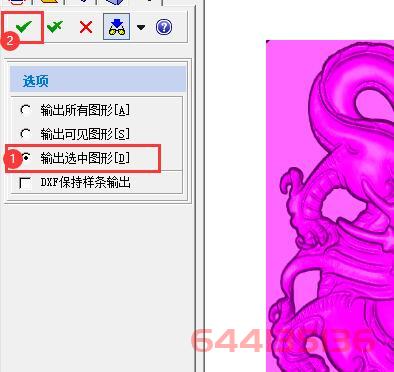

2、进入输出设置界面

  • 点击主菜单栏中的"文件"

  • 选择"输出"子菜单

  • 在弹出的对话框中勾选"输出选中图形"

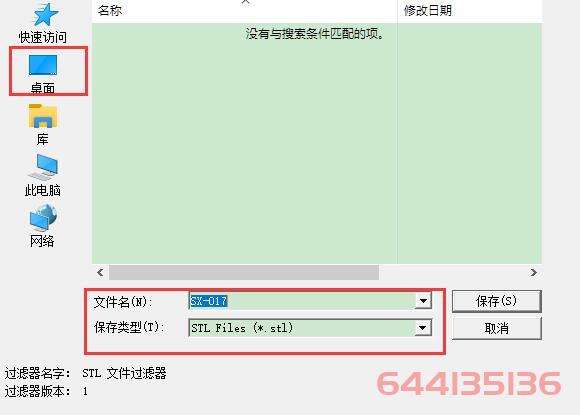

3、设置保存参数

  • 选择保存位置:建议保存在桌面以便快速查找

  • 设置文件格式:在"保存类型"下拉菜单中选择STL格式

  • 填写文件名称:建议使用有意义的命名规则

  • 点击"保存"按钮完成转换

三、文件应用与扩展

1、STL文件特点

  • 通用性强:被几乎所有三维软件支持

  • 数据精确:保留原始模型细节

  • 兼容性好:适用于多种制造设备

2、软件兼容性说明

  • ZBrush:可直接导入进行细节雕刻

  • CAD:可用于工程设计和制图

  • 其他三维建模软件:提供基础模型框架

四、注意事项

  • 转换前确认网格完整

  • 保存路径避免特殊字符

  • 定期备份重要文件

通过以上步骤,您就可以轻松地将精雕软件中的浮雕图转换为标准的STL格式文件。这种格式不仅便于不同设计软件之间的数据交换,也为后续的3D打印等制造环节提供了良好的数据基础。希望这篇文章能为您解决实际工作中的困扰,提高工作效率。
