如何在精雕软件中为浮雕模型添加带弧底面?

2025-01-31常见问题3867

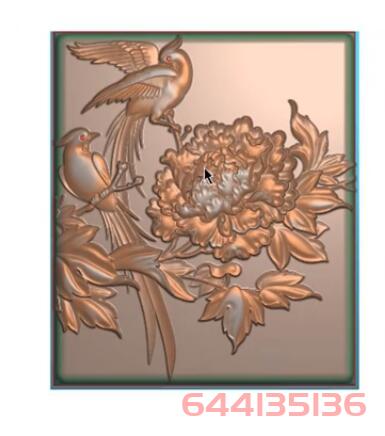

在精雕软件的浮雕建模过程中,为模型添加一个整体但边缘带弧的底面是一项常见需求。许多用户可能首先想到使用“区域浮雕”命令直接生成底面,但如果高度设定不当,最终效果往往无法满足要求。本文将详细讲解如何正确操作,以获得理想的浮雕底面效果。

一、常见问题:直接使用区域浮雕为何不可行?

在设计浮雕底面时,很多人会直接使用“区域浮雕”命令,并设定一个固定高度(如2mm)。然而,这种方法往往达不到预期效果,因为直接设定高度后,边缘过渡不自然,无法呈现出理想的弧形过渡效果。那么,该如何正确操作呢?

二、正确操作步骤:限定高度+边界角度调整

步骤1:选择“区域浮雕”命令

打开精雕软件,选择“区域浮雕”功能,这是实现浮雕底面的关键命令。

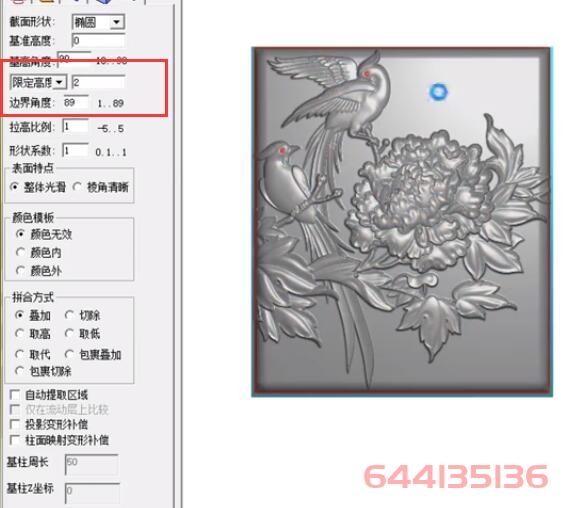

步骤2:设定“限定高度”参数

-在“区域浮雕”参数设置中,选择“限定高度”选项。

-设定高度为2mm,以确保底面符合设计要求。

步骤3:调整边界角度

-由于普通的区域浮雕可能会导致边缘过渡生硬,因此我们需要调整边界角度。

-设定边界角度为89°,使边缘过渡更加自然,从而形成弧形过渡效果。

步骤4:勾选“叠加”选项

-选中“叠加”功能,确保新的浮雕底面能够正确地与已有模型融合,而不会影响其他部分的形态。

步骤5:点击边界线并刷新模型

-选中浮雕模型的边界线,按U键进行刷新。

-此时,系统将自动计算并生成符合设定参数的弧形底面。

三、最终效果及优化建议

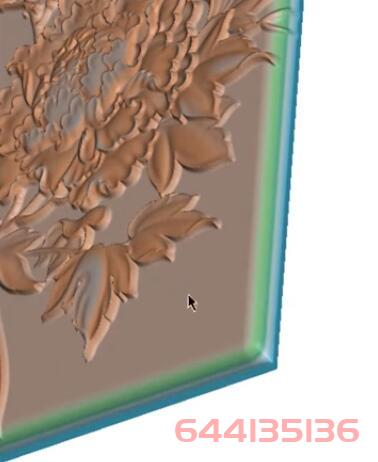

通过上述步骤,我们成功为浮雕模型添加了一个边缘带弧的底面。相比直接使用“区域浮雕”命令,该方法能够更好地满足设计需求,使底面与模型边界的过渡更加流畅。

优化建议:

1、尝试不同角度:如果89°的角度不够理想,可适当调整至80°-89°之间,观察效果。

2、细调高度参数:根据模型的具体需求,调整限定高度,以获得更精确的浮雕底面。

3、多次刷新观察:按U进行刷新后,如发现效果不理想,可适当修改参数后再尝试。

通过合理使用“区域浮雕”命令的“限定高度”功能,并配合适当的边界角度设置和叠加选项,我们可以轻松为浮雕模型添加一个带弧底面。掌握这些技巧后,你可以更高效地优化浮雕设计,使模型更具层次感和立体感。
