如何快速用精雕软件将圆形浮雕边框转换成长方形?教程详解

2024-12-04常见问题8740

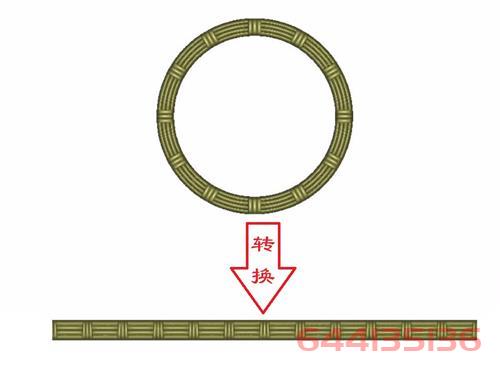

在使用精雕软件进行浮雕设计时,圆形边框转换成长方形是一个常见且高效的操作技巧。通过以下步骤,您将学会快速完成这一任务,提高浮雕设计效率。

第一步:准备工作

在开始操作之前,需要完成以下准备步骤:

1、打开浮雕图:选择需要处理的圆形浮雕文件。

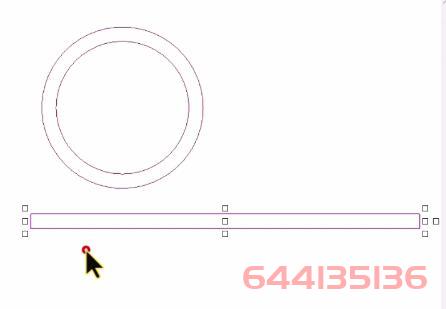

2、绘制基础线条:

-两条圆形线条:用于标记圆形浮雕的外框范围。

-长条矩形线条:定义目标转换后的矩形区域。

确保线条绘制精准,这将直接影响最终的转换效果。

第二步:映射浮雕模型

接下来使用精雕软件的“艺术曲面”功能进行映射操作:

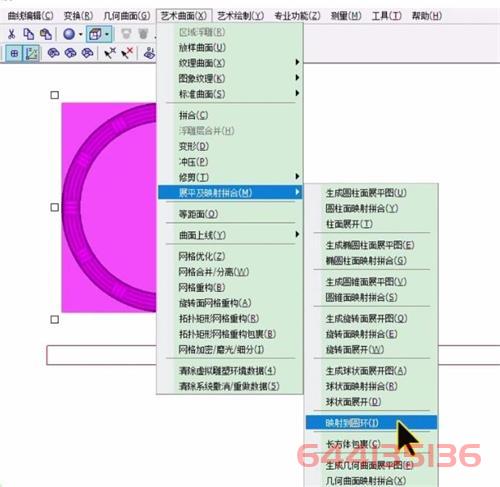

1、选择映射命令:在“艺术曲面”菜单中,找到“展平及映射拼合”功能,并选择“映射到圆环”命令。


2、设置目标区域:

-目标环点:选择两条已绘制的圆形线条作为原始面。

-展平图选择:将浮雕模型的原始矩形展平图作为参考。

-转换区域:选择需要转换的长条矩形线条,并勾选“平面圆环到矩形区域”选项。

3、确认映射:点击“确定”,此时圆形浮雕将自动转换成长方形外框。

第三步:精修边界

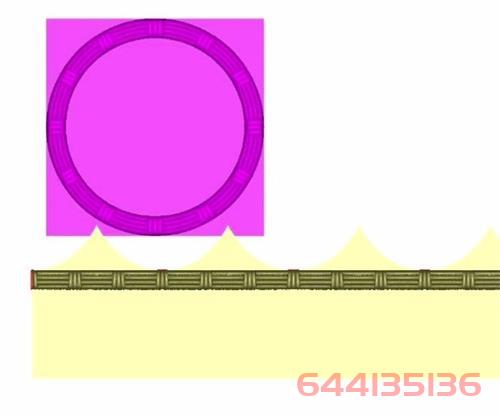

完成初步转换后,需要对多余曲面进行裁剪:

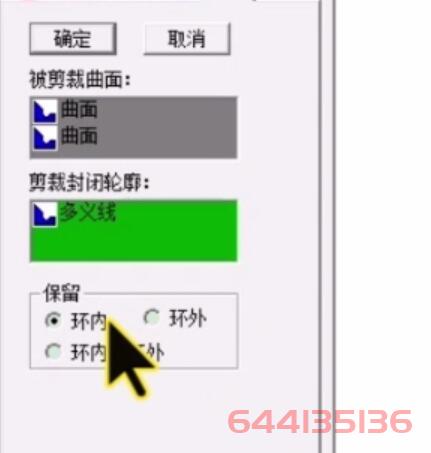

1、二维闭环裁剪:

-打开“修剪”菜单,选择“二维闭环裁剪”功能。

-选中多余的曲面和长条矩形线条,勾选“保留环内”选项。


2、执行裁剪:点击“确定”,裁剪掉多余的部分。

第四步:网格重构

为了优化模型,需对调整后的浮雕进行网格重构:

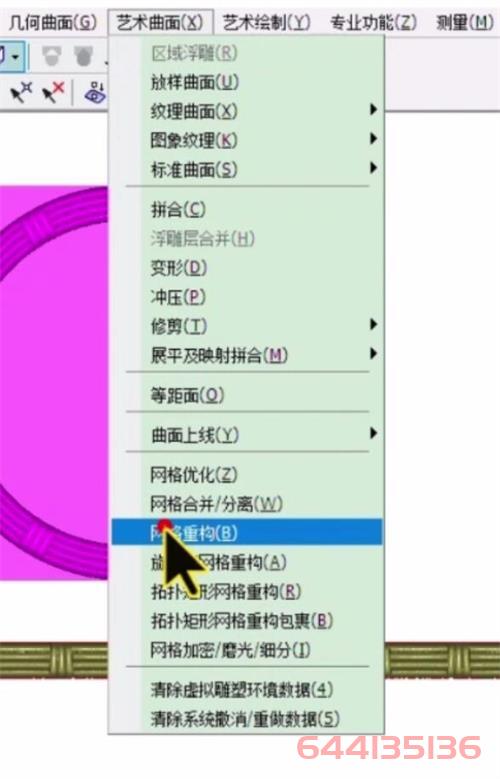

1、选择网格重构命令:在模型菜单中,找到“网格重构”功能。

2、确认模型:选中裁剪后的两个模型,点击“确定”,完成重构。

至此,圆形浮雕边框成功转换成长方形边框。

总结

通过上述步骤,您可以轻松实现圆形浮雕向长方形浮雕的转换。不仅操作简单,还能快速提升工作效率。如果操作中遇到问题,不妨多练习几次,掌握更多细节技巧。

你学会了吗?快动手试试吧!
