如何解决从其他软件导入的DXF格式线条断开问题?

2024-10-15常见问题4042

在使用精雕软件时,很多学员都会遇到从其他软件导入的DXF格式线条显示为一段一段的,无法成为整体线条的问题。这个情况不仅影响操作效率,还增加了图形处理的复杂度。那么,DXF线条如何自动连接断点? 今天我们为大家详细解答这一常见问题。

1、导入DXF文件

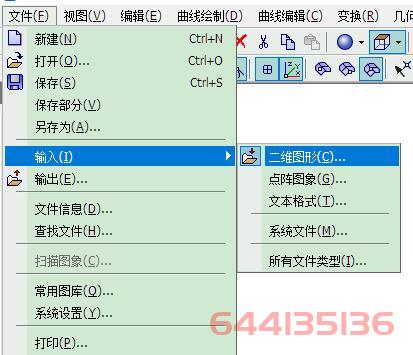

首先,打开精雕软件,选择菜单栏中的文件,然后点击输入二维图形。

2、设置文件格式

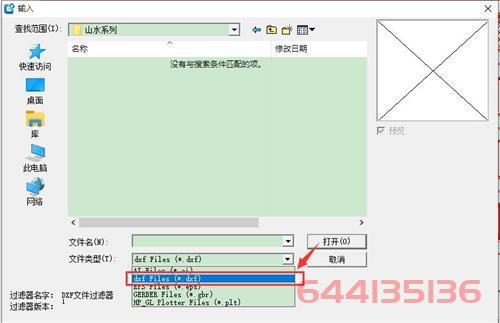

在弹出的对话框中,将文件格式下拉选DXF格式,找到需要导入的线条文件,选中点击打开。

3、自动连接断点

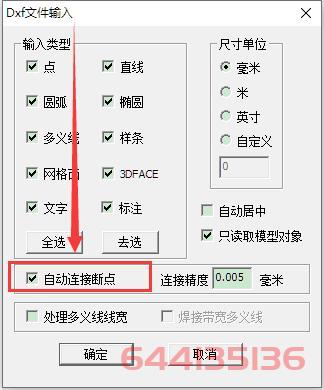

当文件打开后,会弹出一个设置窗口。在这个窗口中,找到自动连接断点的选项,并勾选它。这一步非常关键,它将帮助我们自动将断开的线条进行连接。

4、确认操作

设置好后,点击确定,然后选择放置原始位置,将导入的线条放置在原位置。

5、检查结果

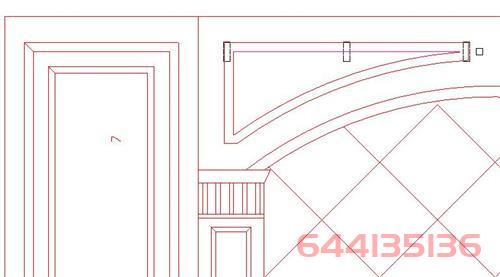

最后,我们可以查看导入的线条,发现所有断开的部分已经成功连接,成为一个整体线条。

通过以上简单的步骤,您可以轻松解决从其他软件导入DXF格式文件时线条断开的问题。无论是在精雕软件中设计加工还是准备后续操作,确保线条的完整性是至关重要的。更多精雕软件技巧和常见问题解答,敬请关注我们的更新!
