为什么雕刻尺寸不准?可能是这些设置出了问题!

2024-10-04常见问题9099

你有没有遇到过这样的问题:明明在精雕软件里设置了准确的尺寸,但实际雕刻出来的成品却出现了偏差,不是大了就是小了。尺寸误差究竟是哪里出了问题?别急,今天我将为你详细分析雕刻过程中常见的尺寸误差原因,帮你找到解决办法。

一、切割路径设置:半径补偿决定精准度

在雕刻过程中,半径补偿的设置至关重要,它直接影响刀具与路径之间的关系。如果忽略这一点,雕刻的尺寸很可能会出错。

1.1什么是半径补偿?

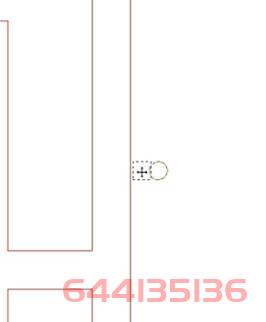

简单来说,半径补偿决定了刀具在路径线的内侧还是外侧运行。如果关闭半径补偿,刀具会严格按照路径进行雕刻,而刀具的圆心位于路径线上。这样一来,由于刀具有直径,成品的尺寸会比设定的路径小一个刀具半径。

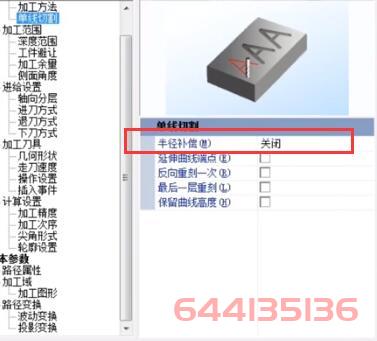

1.2关闭半径补偿会导致哪些问题?

当你关闭半径补偿时,刀具会沿着设定路径的中心进行雕刻。问题在于,刀具本身有宽度,因此,实际雕刻时,刀具会“吃掉”路径一部分,从而导致成品尺寸偏小。例如,如果使用的是直径为2mm的刀具,最终的成品尺寸将比设定的小1mm。

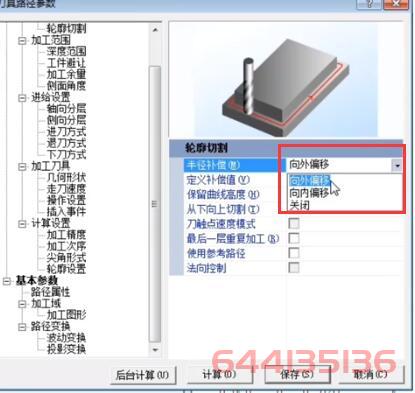

1.3如何正确使用偏移?

为了避免这种误差,你可以选择向左或向右进行偏移,这样刀具就可以沿着路径线的左侧或右侧运行,从而保证成品的准确尺寸。

二、轮廓切割:内外轮廓的正确选择

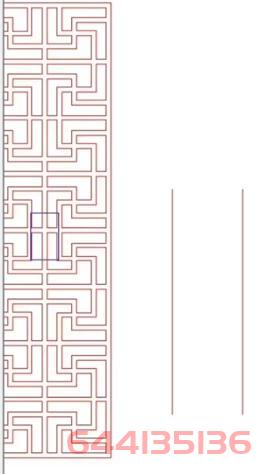

在雕刻复杂图案时,尤其是花格雕刻,正确选择轮廓切割方式可以确保每一处细节的准确度。

2.1内轮廓:选择向内偏移

当你在切割一个内圆或内孔时,通常需要选择向内偏移。这样,刀具在路径线的内侧运行,确保切割出的孔径精确。比如雕刻门窗的孔洞,向内偏移能保证雕刻出的孔径与设计图一致。

2.2外轮廓:选择向外偏移

如果你是在雕刻外轮廓(如边框、外形),则需要选择向外偏移,确保刀具沿着路径线外侧运行,保持成品的外形尺寸精确。例如雕刻家具轮廓时,向外偏移能保证轮廓的大小与图纸一致。

2.3大刀具的自动补偿功能

使用较大刀具时,软件通常会自动进行偏移计算。比如,当你设置向外偏移时,软件会根据刀具的直径进行自动调整,确保成品不会因为刀具直径过大而导致尺寸误差。这种自动补偿功能极大简化了操作,帮助你快速得到精准的雕刻效果。

三、如何确保雕刻尺寸完全准确?

为了避免尺寸误差并确保雕刻结果准确,以下几个操作步骤至关重要:

-检查半径补偿设置:

确保根据具体情况选择“向内”或“向外”偏移,避免刀具直接沿路径线中心运行导致误差。

-合理选择刀具直径:

小刀具更适合精细雕刻,大刀具适合快速切割。使用自动补偿功能时,确保软件根据刀具直径进行了合理的路径调整。

-进行模拟测试:

在正式雕刻前,通过软件模拟功能测试切割路径,确保路径和半径补偿设置无误。模拟可以让你提前发现任何可能的尺寸误差。

四、避免雕刻尺寸误差的常见误区

在实际操作中,很多人容易犯以下几个常见错误:

-误区1:忽视半径补偿设置

很多人在设置路径时,没有注意半径补偿的开启状态,导致成品尺寸与预期不符。

-误区2:选择错误的偏移方向

在雕刻外轮廓时选择了向内偏移,或者雕刻内轮廓时选择了向外偏移。这种错误设置往往会导致尺寸过大或过小。

-误区3:刀具大小选择不当

刀具过大可能导致雕刻时细节丢失,而刀具过小则会影响加工效率。合理选择刀具并启用自动偏移补偿功能,是保证雕刻精度的关键。

五、总结

通过合理设置半径补偿、选择合适的偏移方向以及使用正确的刀具,你可以极大地提升雕刻尺寸的精准度。为了确保雕刻质量,建议你在每次正式加工前都进行模拟测试,检查每一步骤是否设置正确。这样不仅能减少返工,还能提高加工效率和成品质量。
