提取截面与扫掠

2022-01-27基础入门8644

提取截面线功能有两个用途:

1、观察截面形状。

2、与扫掠配合使用,修改模型。

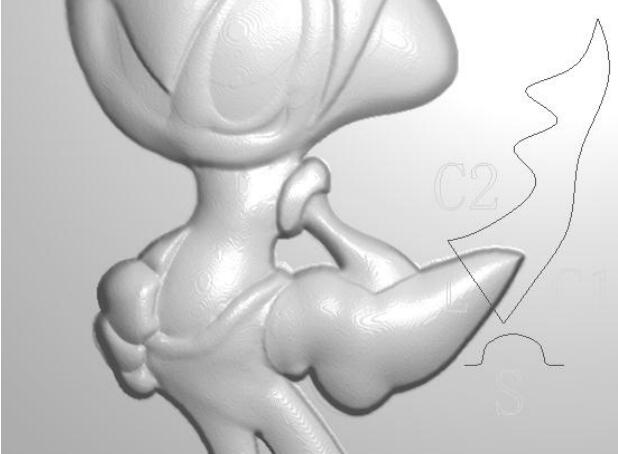

如图1,为了使尾巴延长、翘高,可绘制一单段直线L并提取截面S,并在图1中绘制两条轨迹线C1及C2,图2是利用提取的截面线及绘制的轨迹线扫掠后的结果,拼合方式为取代。


▲图 1 截面线提取及扫掠轨迹线

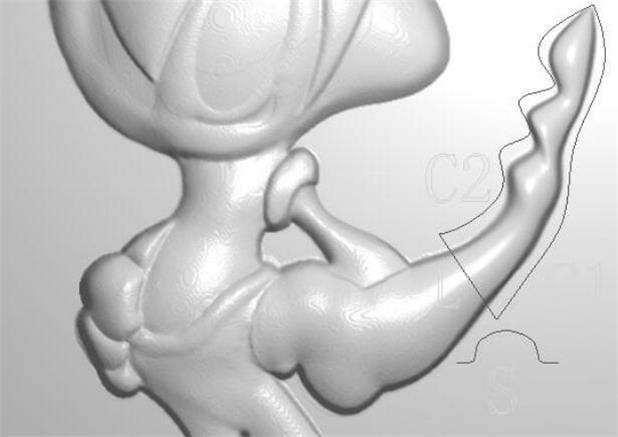

▲图 2 扫掠后的结果
