垂直对称曲线

2022-01-17基础入门5967

操作步骤:

1、选择命令“艺术绘制→对称曲线→垂直对称曲线,系统弹出如图1垂直对称曲线对话框。

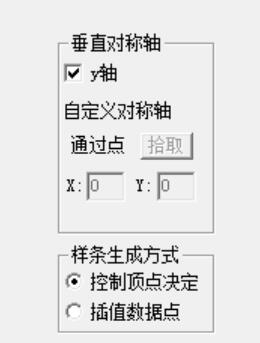

▲图 1 垂直对称曲线对话框

2、定义垂直对称轴。系统默认的是Y轴,用户也可以自定义通过某点的垂直直线。

方法是先去除“Y轴”选项,使得“拾取”按钮可使用。点击“拾取”按钮,在绘图区拾取一点,程序即以通过该点的垂直直线定义为对称轴。

3、插入和编辑曲线节点

1.鼠标移动到绘图区域,如果鼠标为鼠标样式.jpg,单击鼠标左键,即插入一个节点。

2.移动鼠标至某节点附近,当鼠标为鼠标样式.jpg,按住鼠标左键拖动节点,即移动控制点。

4、单击鼠标右键结束曲线绘制

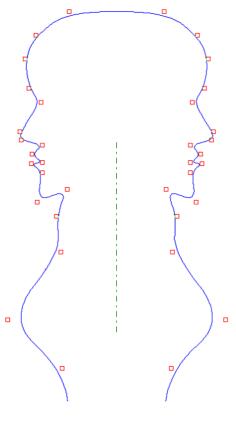

▲图 2 垂直对称曲线(控制顶点表示)

垂直对称曲线参数定义:

垂直对称轴:

系统默认为曲线关于Y轴对称,也可以通过鼠标拾取一点,则曲线将关于过这一点且平行于Y轴的直线平行。

样条曲线生成方式:

提供有两种曲线生成方式,分别为控制顶点生成和插值点生成。
