文件的输出

2021-11-25基础入门12390

用户使用精雕软件软件设计的图形,若要在其他软件系统中使用,应将设计数据输出,生成可供其他软件系统读入的图形数据文件。

进行文件输出时,往往要针对特定的输出软件指定文件的一些格式参数。

3B文件的输出

精雕软件软件可以将系统中的二维图形输出为线切割加工3B或4B格式。

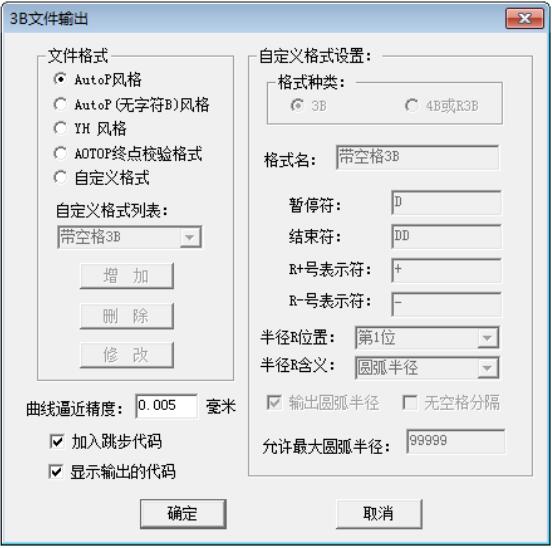

选择输出的文件名后,系统弹出“3B文件输出”对话框,如图1所示。


▲图 1 3B文件输出

参数定义:

文件格式:

线切割加工文件的格式以3B最为常见,格式也相对统一,但不同厂家的控制器能读入的文件格式常有一些细微差别。而4B和R3B格式则相对杂乱一些。因此在输出时需要根据实际情况设置好输出文件的格式。

系统提供了几种较为常见的3B格式作为预定义格式。对于其他的格式则可以通过用户自己配置的方式来定义为“自定义格式”,最大限度地适应用户的特殊要求。用户可以同时定义多种自定义格式。

曲线逼近精度:

线切割加工文件中只能包含直线和圆弧信息,系统中的样条线必须离散为折线段。曲线逼近精度定义了离散的精度。

加入跳步代码:

两段不相连的图形的加工代码之间是否需要加入跳步代码(连线的加工代码)。

显示输出的代码:

输出结束后显示输出的代码。

格式种类:

自定义文件格式的代码种类,分为3B和4B(R3B)两种。

格式名:

给自定义格式起的名字。

允许最大圆弧半径:

有的控制器对能加工的圆弧的最大半径有限制,当圆弧半径大于上限值时需要将其离散为折线段。

无空格分隔:

输出的代码文件中不能包含空格。

暂停符与终止符:

不同系统使用的加工暂停符和终止符可能不一样,可以在这里进行配置。

R+号表示符与RR-号表示符:

4B和R3B格式通常是在3B格式的基础上增加了圆弧的半径信息,半径值前的正负号通常用于表示圆弧的凹凸。但不同系统使用的正负号代码可能不一样,可以在这里进行配置。

半径RR位置:

4B和R3B格式中的半径值通常放在第一位,但也有的厂家把它放在第四位,可以在这里进行配置。
