三维图形输入

2021-11-25基础入门14663

1、IGES文件

IGES文件是CAD系统之间交换几何数据的常用文件格式,精雕软件可以读取IGES文件。

IGES文件可以描述几乎所有的几何曲线曲面,但不同的CAD系统根据自身的需要,一般只能支持其中的一部分类型。精雕软件的IGES输入接口可以接受下面这些几何元素类型:

圆弧(100)、组合曲线(102)、直线(110)、样条曲线(112)、变换矩阵(124)、NURBS曲线(126)、样条曲面(114)、直纹曲面(118)、旋转曲面(120)、扫描曲面(122)、NURBS曲面(128)、裁剪曲面(140)、等距曲面(144)等。

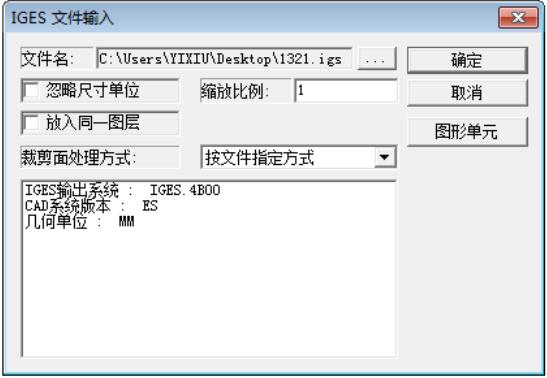

选择输入的文件名后,系统弹出“IGES文件输入”对话框,如图图1所示。


▲图 1 IGES文件输入

参数定义:

文件名:

选项修改输入文件名称。

忽略尺寸单位:

忽略IGES文件本身的尺寸单位。

缩放比例:

缩放几何模型的比例。

图形单元:

用于过滤输入的IGES单元。

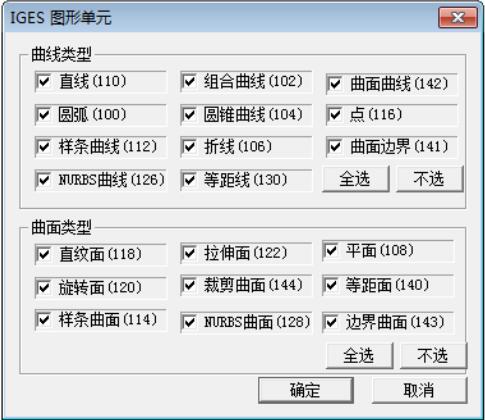

点击[图形单元]按钮,系统弹出IGES单元对话框,用户可以剔除一些不需要输入的图形单元,如图2所示。

IGES 文件输入.jpg

▲图 2 IGES文件输入

2、STL图象文件

STL文件用于快速成形系统,它由一批三角片构成,可以逼近各种曲面和实体模型。STL文件有二进制和文本表示两种格式,精雕软件软件可以读取这两种文件格式。
