当前位置:首页 > 精雕教程 > 基础入门 > 正文内容

扫描图象

2021-11-22基础入门15025

扫描图象是应用图形扫描仪直接把图形(如工程图纸)和图像(如照片、广告画)扫描输入到精雕软件系统中,以象素信息存储在图象对象中的过程。不同的扫描仪厂商提供的程序界面是不同的,精雕软件系统提供了统一的扫描仪输入接口,由菜单命令“文件→扫描图象”来执行扫描功能。

图象扫描的操作过程:

1、点击“文件→扫描图象”。

2、系统打开图如图1所示对话框。

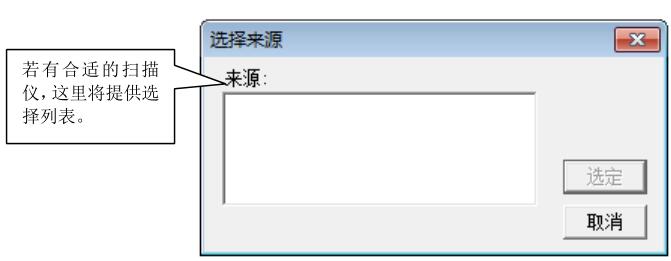

▲图 1 扫描仪设备输入接口

3、在此对话框中选择可用的扫描仪驱动软件。然后点击〖Select〗按钮,就弹出对应的扫描仪的操作界面,按照扫描仪的操作步骤进行扫描即可,一般要经过“预览”、“选择扫描范围”、“设置扫描点数(分辨率)”、“扫描”、“关闭操作界面”等几步,扫描后的图象落在精雕软件的绘图区。

说明:

1、我们在扫描时由于图片放置的不够端正,扫描下来的图象会出现歪斜、颠倒的现象,此时我们要对图象进行“图象处理”

2、图象的颜色模式和尺寸,应根据将要在精雕软件中所做的应用进行相应的设置。
