彩色图象转为灰度图象
将彩色图象转为没有色彩而只有明暗层次关系的灰度图象。如图1所示。

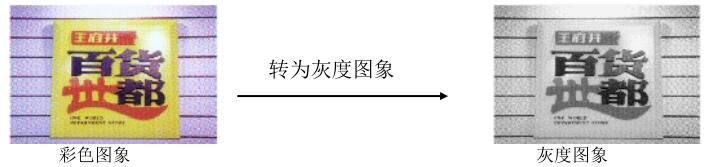

▲图 1 转为灰度图象
操作步骤：
1、选中图象：
用鼠标左键点击图象对象，使图象处于选中状态。
2、选择“转为灰度图象”菜单：
点击菜单“专业功能→图象处理→转为灰度图象”。
