圆弧描边
使用多段圆弧来代替轮廓线的某些部分。

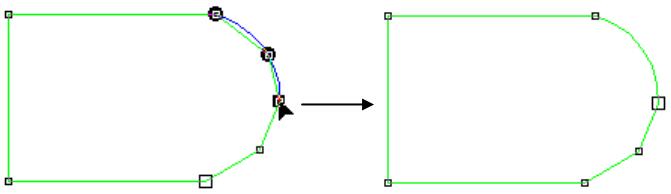

▲图 1 圆弧描边
实现方法:
(1)选择圆弧描边功能;
(2)生成连续圆弧。
操作步骤:
1、选择圆弧描边功能:
在导航工具栏上选中“圆弧描边”选项。
2、生成连续圆弧:
用鼠标点击需要圆弧描边的轮廓线,使之进入修边状态,然后连续选择三点生成圆弧去逼近轮廓线,系统自动删除原轮廓线。
使用多段圆弧来代替轮廓线的某些部分。
▲图 1 圆弧描边
(1)选择圆弧描边功能;
(2)生成连续圆弧。
1、选择圆弧描边功能:
在导航工具栏上选中“圆弧描边”选项。
2、生成连续圆弧:
用鼠标点击需要圆弧描边的轮廓线,使之进入修边状态,然后连续选择三点生成圆弧去逼近轮廓线,系统自动删除原轮廓线。
