直线描边
使用多段连续直线来代替轮廓线的某些部分。

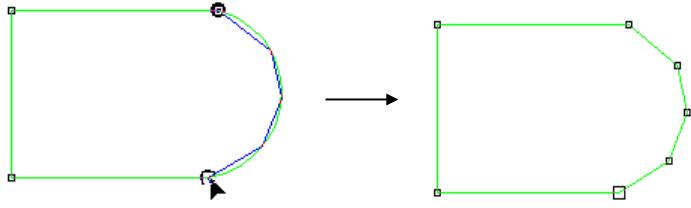

▲图 1 直线描边
实现方法:
(1)选择直线描边功能;
(2)生成连续直线。
操作步骤:
1、选择直线描边功能:
在导航工具栏上选中“直线描边”选项。
2、生成连续直线:
用鼠标点击需要直线描边的轮廓线,使之进入修边状态,然后连续选择点连接成多段直线去逼近轮廓线,用鼠标拖动曲线去逼近轮廓线,点击鼠标右键结束,系统自动删除原轮廓线。
