融合节点

2021-10-25基础入门6538

把两个断开的节点融合为一个节点,这两个节点必须是各自所在的非封闭连续线的首点或末点。通过“融合节点”将分离的图形元素连接起来形成一条连续线,达到连接或闭合的目的。

把两个分离的图形进行节点之间的融合之前,必须先将它们进行集合,才能将要融合的节点同时显示出来,进行融合等命令的编辑。或者对一条开曲线,也可对它的首点与末点进行融合。

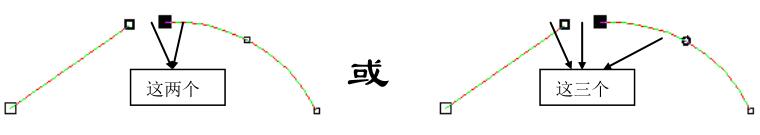

▲图 1 选择要融合的节点

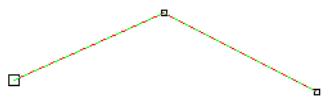

▲图 2 融合节点

实现方法:

(1)只能选中图形中的两个断点;

(2)点击融合命令按钮。

操作步骤:

1、选择图形:

选取要操作的图形,如果是分离的多个图形,通过集合命令将它们集合为一个整体。

2、选择要融合的节点:

用鼠标选择要融合的节点。如图1所示。

注意:选中的节点只能也必须同时有两个断点。

3、选择融合命令:

点击融合节点命令按钮“[融合节点]”,所选节点融合为一点。
