节点的选择

2021-10-22基础入门9449

图形节点选择是节点编辑最基本操作之一。

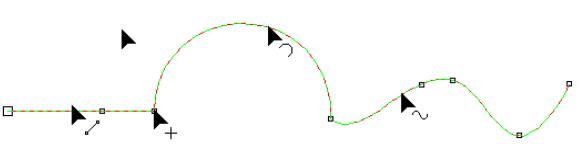

在节点编修工具状态下,随着鼠标的移动鼠标标识在不断的发生变化。在绘图区的其它地方鼠标标识呈“鼠标1.jpg”状,移动到已进入节点编辑状态的图形,遇到直线段时,鼠标标识呈“鼠标2.jpg”状,遇到圆弧时,鼠标标识呈“”状,遇到节点时,鼠标标识呈“鼠标3.jpg”状,如图1所示。


▲图 1 鼠标标识变化

精雕软件系统提供了两种节点选择方法:

单选:

用鼠标点击一个节点。节点颜色变黑,表示节点被选中。

窗选:

按住鼠标左键不放,拖动鼠标,把要选择的节点用虚线框框住,松开鼠标左键,所有在框内的节点即被选中。

说明:

1、复选:

按住“Shift”键,继续点选或框选节点,可以很方便地实现节点的自由添加选择。

2、反选:

在已选择的节点基础上,按住“Ctrl”键,继续点选或框选节点,可以很方便地自由筛减节点。

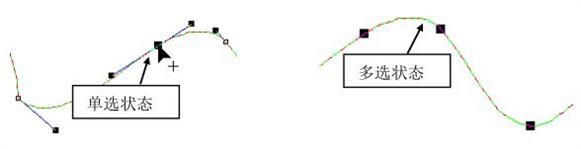

例如,连接直线或圆弧的节点被选中后,节点的形态如图2所示。


▲图 2 节点被选显示状态

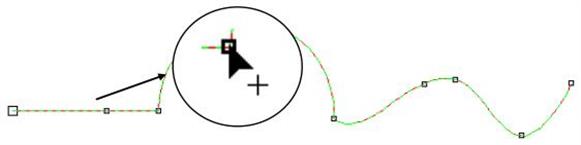

曲线被选中后,节点的形态如图3所示,单选状态会出现控制线。


▲图 3 曲线被选显示状态
