倾斜变换

2021-10-07基础入门10205

对选择的图形进行倾斜移动或拷贝。

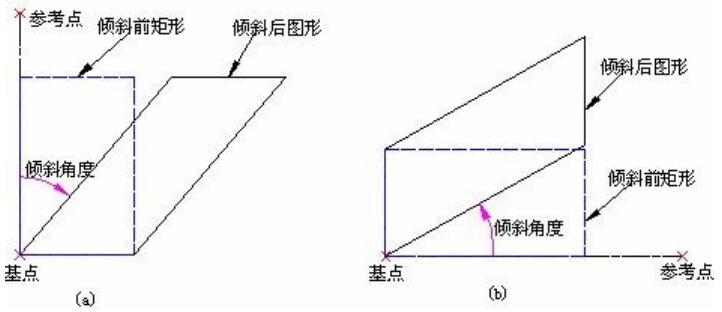

▲图 1 倾斜变换

实现方法:

(1)选择倾斜对象;

(2)启动倾斜变换命令;

(3)输入倾斜基点和参考点;

(4)输入倾斜角度。

操作步骤:

1、选择倾斜对象:

在屏幕上拾取要进行倾斜变换的图形,可拾取多个图形对象。

2、启动倾斜变换命令:

点击“变换”->“倾斜”菜单项或变换工具条中[倾斜按钮]


▲图 2 倾斜按钮

3、请输入基点:

输入倾斜变换的基点,参照<点的输入>。

4、请输入参考点:

输入倾斜变换的参考点,参照<点的输入>。

5、请输入倾斜角度:

输入倾斜角度,可以直接输入角度值,也可以拾取一点来确定。

6、请输入基点:

输入下一次倾斜变换的基点,或单击鼠标右键结束。可连续进行多次变换。

倾斜变换导航工具栏中的选项如图2:


▲图 3 倾斜变换导航工具栏选项

参数定义:

复制图形:

选中该选项,则对图形进行倾斜拷贝;不选中该选项,则对选择的图形进行倾斜移动。

说明:

1、基点和参考点这两个点定义了倾斜变换的0角度方向;倾斜角度是绕基点从此0角度方向上逆时针转过的角度(图4)。


▲图 4 倾斜角度

2、倾斜的基点位置不发生移动。若基点和参考点确定的矢量方向为竖直方向时,则图形沿水平方向进行左右倾斜(图1a);若基点和参考点确定的矢量方向为水平方向时,则图形沿竖直方向进行上下倾斜(图1b)。
