曲线等分

2021-09-24基础入门12293

将一曲线等分为若干段。

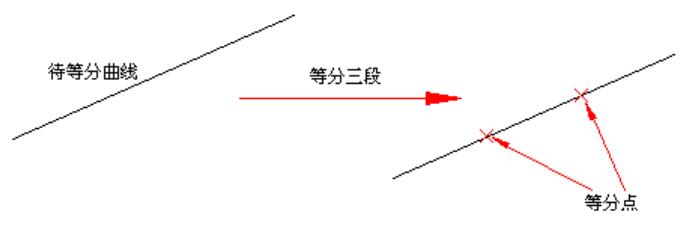

▲图1 三等分曲线

实现方法:

(1)启动等分命令;

(2)输入等分段数;

(3)拾取要等分的曲线段。

操作步骤:

1、启动等分命令:

点击“编辑”->“等分”菜单项。

2、输入等分段数:

输入曲线等分段数,单击右键接受当前括号中的默认值或输入新值后回车。

3、拾取被等分曲线:

拾取要等分的曲线段,可以连续拾取多个曲线段来进行等分,单击右键结束。

参数选项:

导航工具栏中的等分选项如图2:


▲图2 曲线等分导航工具栏选项

参数定义:

整体等分:

主要是针对包含多段线的多义线而言的。图3为包含有三个曲线段的一条曲线,拾取曲线的位置在中间段。若不选中“整体等分”选项,

则只对中间的线段进行等分;若选中“整体等分”选项,则对整条曲线进行等分。

保留单线:

是否在每个等分点处将原曲线分裂为两条不同的曲线。若选中该选项,则等分后的曲线仍为一条包含这些等分段的曲线;若不选中该选项,

则等分后的曲线的条数为所输入的等分段数。

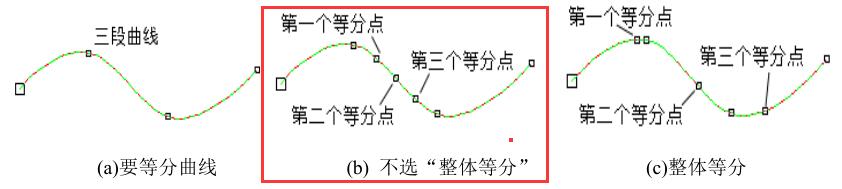

▲图3【整体等分】选项
