快速点切断
直接用鼠标在需要打断的曲线上拾取切断点,就可以快速打断曲线。如果选择的切断点是曲线之间的交点,那么该切断点将打断所有有关的曲线。

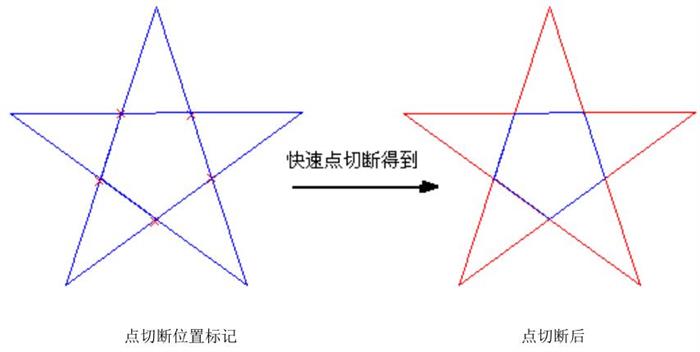

▲图1 快速点切断
实现方法:
(1)启动快速点切断命令;
(2)拾取切断点;
操作步骤:
1、启动快速点切断命令:
点击“编辑”->“切断”菜单项;选择导航工具栏中的[快速点切段]选项。
2、拾取断开点:
拾取曲线上的断开点,可拾取多个断开点将曲线分为多段,单击鼠标右键结束。
直接用鼠标在需要打断的曲线上拾取切断点,就可以快速打断曲线。如果选择的切断点是曲线之间的交点,那么该切断点将打断所有有关的曲线。
▲图1 快速点切断
实现方法:
(1)启动快速点切断命令;
(2)拾取切断点;
操作步骤:
1、启动快速点切断命令:
点击“编辑”->“切断”菜单项;选择导航工具栏中的[快速点切段]选项。
2、拾取断开点:
拾取曲线上的断开点,可拾取多个断开点将曲线分为多段,单击鼠标右键结束。
