如何在保证线条图形不变形的前提下加长Y方向尺寸?

2024-08-06常见问题12881

在雕刻设计或绘图的过程中,我们经常需要调整线条图形的尺寸,尤其是在Y方向上加长,而又不能让图形变形。那么,如何做到这一点呢?今天就为大家用精雕软件详细讲解这个简单实用的方法。

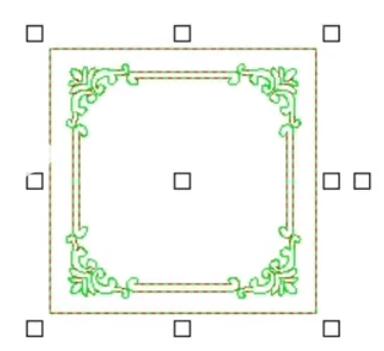

步骤一:框选所有线条

首先,我们需要框选所有的线条。这个步骤是为了确保我们所做的任何调整都会影响到整个图形,而不是仅仅某一部分。

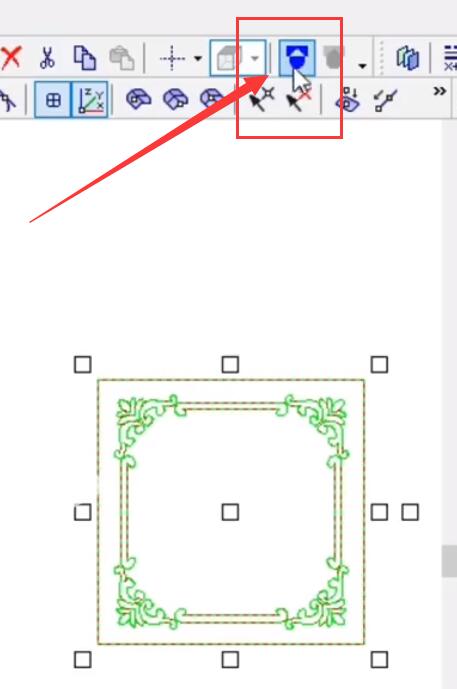

步骤二:选择“集合

接下来,我们选择“集合”功能。通过这个功能,我们可以将所有的线条集合在一起,方便接下来的操作。

步骤三:使用“节点编辑”功能

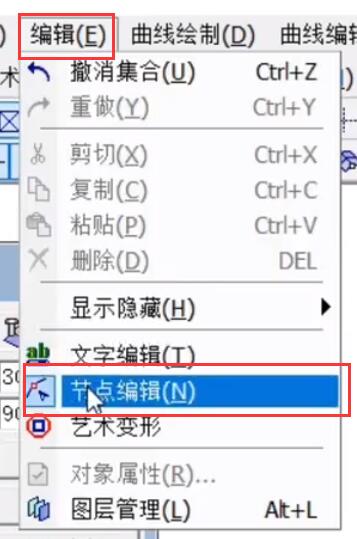

1、在选择了“集合”之后,我们进入“编辑”菜单,选择“节点编辑”。

2、点击线条,你会看到线条上有很多节点。这些节点是我们调整图形的关键。

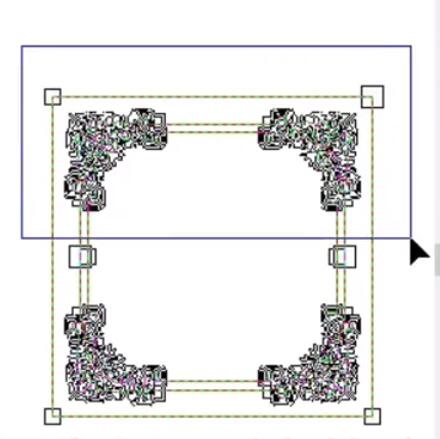

3、框选所有你需要移动的节点。

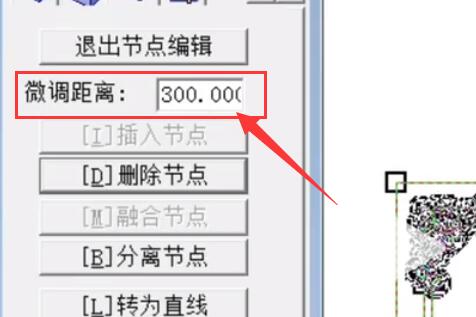

4、将“微调距离”设置为你想要的数值。这一步很重要,因为它决定了你要加长的具体尺寸。


5、使用键盘上的方向键(↑↓←→)移动这些节点。移动完成后,退出“节点编辑”模式。

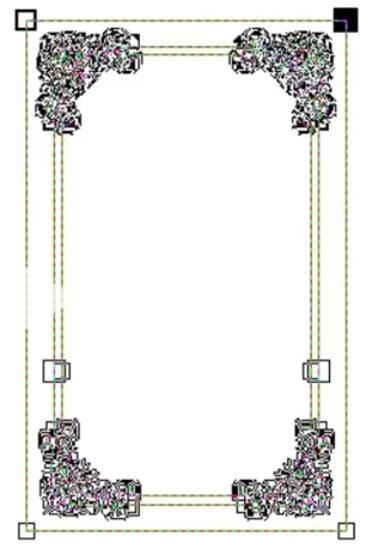

通过以上步骤,线条图形不仅不会变形,而且Y方向的尺寸也得到了成功调整。
