如何在精雕软件中快速去除矩形框外的线条?

2024-07-30常见问题9798

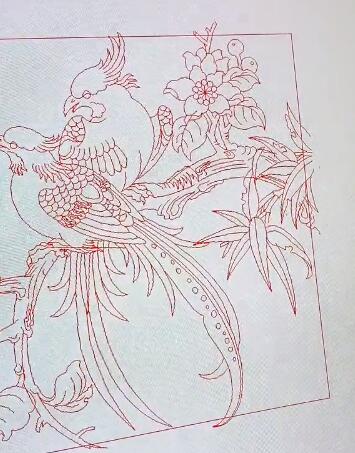

在使用精雕软件进行设计时,我们常常需要对一些多余的线条进行裁剪,以保持雕刻设计的整洁和美观。那么,如何快速去除矩形框以外的线条呢?

今天我们来分享一个简单高效的方法。步骤如下:

1、全选线条


首先,使用鼠标框选设计区域内的所有线条。确保所有需要处理的线条都被选中。

2、排除矩形框


在保持线条被选中的状态下,按住CTRL键,同时点击矩形框,将其从选中的对象中排除。这样,我们就只选择了需要裁剪的线条。

3、使用“区域修剪”功能

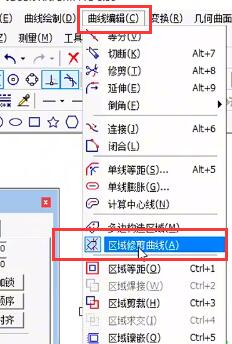

在菜单栏中找到并点击“曲线编辑”,然后选择“区域修剪曲线”功能。在弹出的选项中,勾选“保留环内曲线”。

4、裁剪线条

最后,点击选中的矩形框,系统会自动裁剪掉矩形框外的所有线条。现在,你可以对保留下来的部分进行进一步的框选和放缩操作了。

通过以上简单的步骤,我们可以快速高效地清理掉不需要的线条,提升工作效率。如果你还有其他关于精雕软件的问题,欢迎加我讨论。希望这篇干货对你有所帮助!
