如何将弧度浮雕图转换为平面浮雕图?

2024-07-08常见问题4677

前几天我们介绍了如何将精雕软件中的平面浮雕图改为带有弧度的浮雕图。那么,如果需要将这种带弧度的浮雕图再改回平面,该怎么做呢?其实方法非常简单,下面我们一步一步来进行操作:

1、绘制矩形

首先,画一个矩形,其尺寸需与目标图形相同:

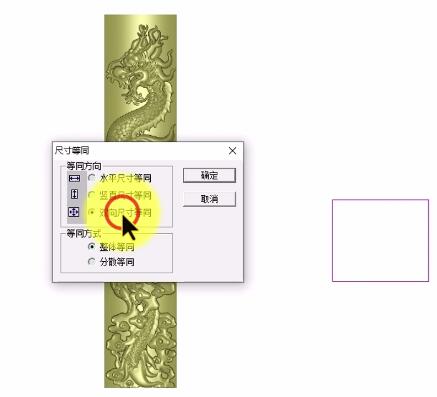

-双向调整,确保尺寸一致。

-点击组合对齐

2、进入浮雕环境并测量弧度高度

然后,选择模型,进入浮雕环境:

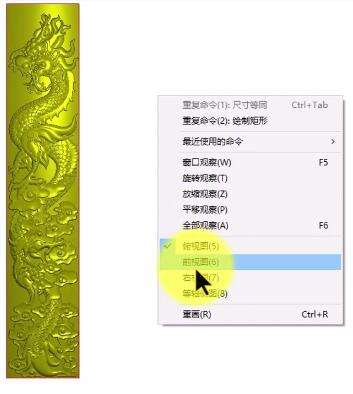

-鼠标右键选择前视图。

-测量弧度中心的高度:点击右上角的测量选项中的“距离”。

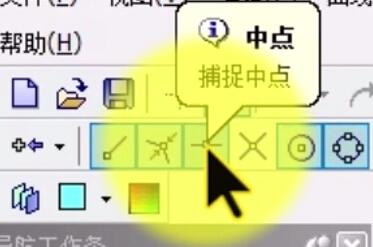

-打开捕捉中点选项,方便点击线条的中心点。

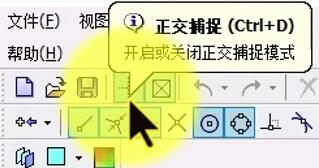

-点击中心点后往上测量,并打开正交捕捉选项。

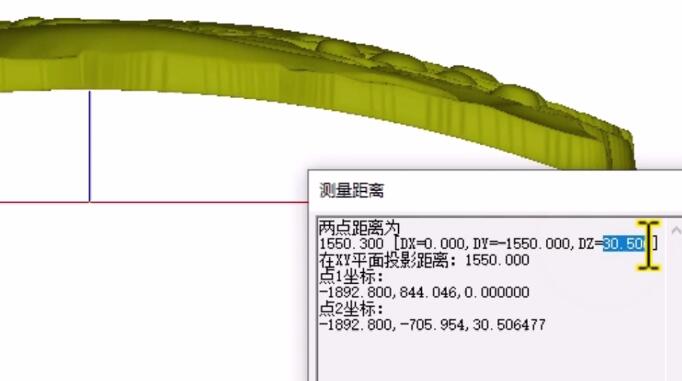

-点击弧度的中心位置,记录下“DZ”后面的数值。

3、修改矩形并应用区域浮雕

接下来,鼠标右键选择俯视图:

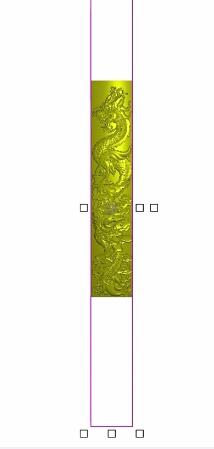

-点击线条,将矩形的两端稍微拉长。

-点击雕塑下的“区域浮雕”选项。

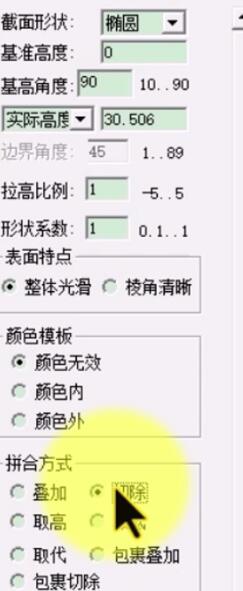

-在截面形状中选择“椭圆”,并在下拉菜单中选择“实际高度”。

-右键粘贴刚刚复制的数值。

-在拼合方式中勾选“切除”。

-鼠标左键点击线条。

通过以上步骤,一个带弧度的浮雕图就成功转变为平面的浮雕图了。这种简单实用的精雕软件设计小技巧,希望能对你有所帮助。如果你有其他问题或需要进一步的指导,欢迎随时留言!
