精雕中直的莲花瓣怎样变成上边的带弧度的呢?

2023-09-13常见问题20983

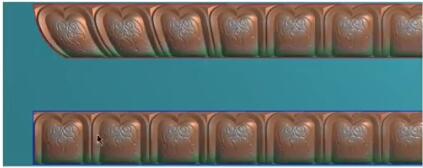

在精雕软件中,我们可以通过以下两个步骤将直的莲花瓣变成带弧度的莲花瓣,如下图所示,下面的方形变成上面带弧度的方法。


第一步:调整线条的首末点

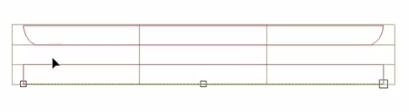

首先,在2D绘制模式下,我们要看一下相对应线条的首末点。使用特征封套变形工具时,目标轮廓线和原始轮廓线的首末点必须一致,如果不一致的话,我们需要进行节点边修去调整。请注意,一定要确保相对应线条的手握点也是一致的。

完成这一步后,我们可以进入下一步。

第二步:使用虚拟雕塑工具进行特征封套变形

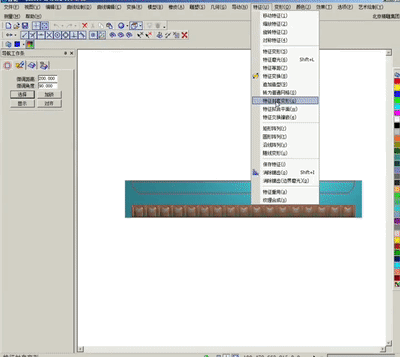

在精雕软件的虚拟雕塑工具中,我们可以进行特征封套变形。首先,点击特征,然后点击封套变形。接着,左击原始轮廓线的一条线,再左击目标轮廓线的相应线条。最后,选择叠加,这样就能得到我们想要的效果。

通过以上两个步骤,我们可以将直的莲花瓣变成带弧度的莲花瓣。希望这篇文章对想学习的朋友有所帮助。
