精雕软件内圆边框快速绘制技巧

2023-09-06常见问题32454

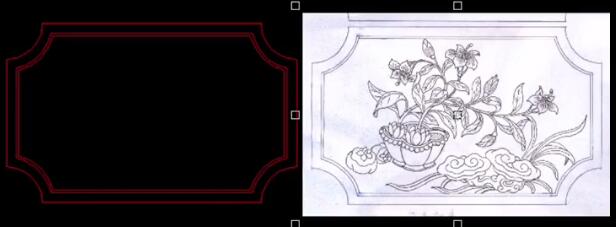

在精雕软件中,绘制内圆边框是一项常见需求。本文将介绍一种快速搞定内圆边框的方法,以帮助大家更高效地完成设计工作。


步骤一:选择矩形工具

首先,在精雕软件中打开需要添加内圆边框的图形。然后,在工具栏中选择矩形工具。

步骤二:选择圆角矩形


在矩形工具选项中,选择圆角矩形。这样我们就可以绘制一个具有圆角的矩形形状。

步骤三:绘制矩形

在画布上点击并拖动鼠标,绘制一个矩形形状。根据实际需求,可以选择合适的矩形尺寸。

步骤四:设置圆角半径

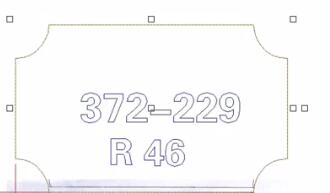

在绘制矩形后,点击鼠标左键将矩形选中。然后按住Shift键,再按下@键。接着,输入所需的圆角半径数值,例如372,然后输入逗号,再输入229。回车。这样,我们就设置好了矩形的尺寸。


步骤五:设置内角

如果需要调整内角的大小,可以在右下角的空白处直接输入负数数值,例如-46。然后按下回车键,内角的大小就会相应调整。


通过以上步骤,我们就能快速地绘制出具有内圆边框的图形。希望这个方法能帮助到大家,如果你喜欢本文的内容,请分享给需要的朋友。
