教你快速裁剪截取浮雕模型的方法

2023-08-12常见问题38932

想要截取浮雕图中的特定部分,你是否苦恼于找不到简单又高效的方法?别担心,下面将一步步为你详细讲解如何快速截取浮雕图中的目标部分。

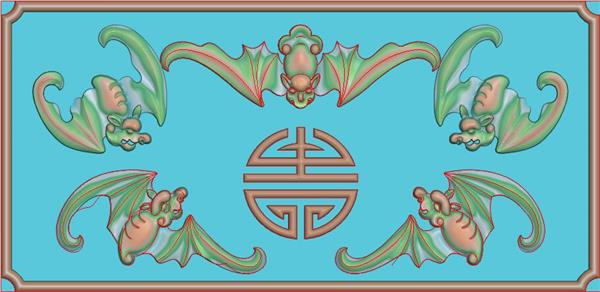

一、如下图所示,比如我想截取里面的其中一个蝙蝠,只需要画一个外轮廓框柱它。

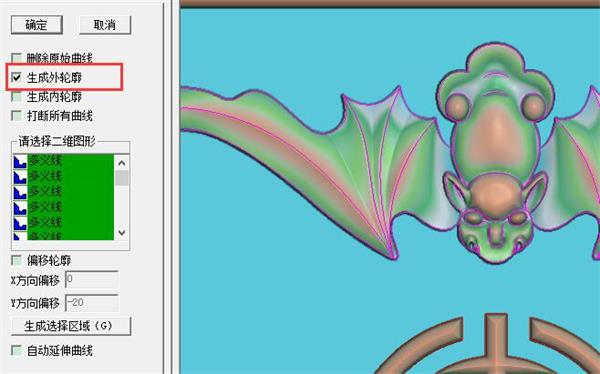

二、如果没有线条就需要自己画或者填色后生成外轮廓线,如果线条比较多,我们可以一起选中需要截取部分的全部线条,然后选中艺术绘制里的区域提取,然后勾选生成外轮廓选项,点击确定即可。

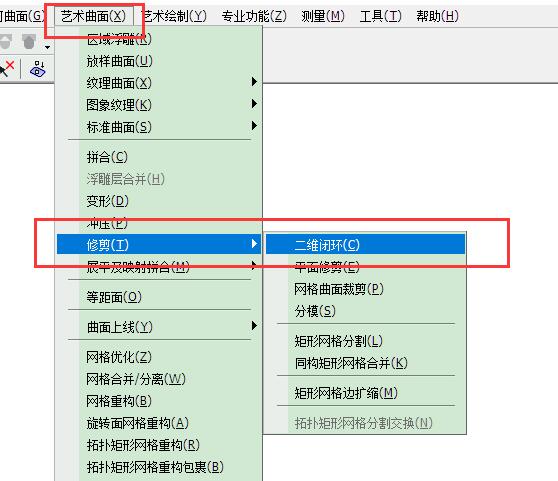

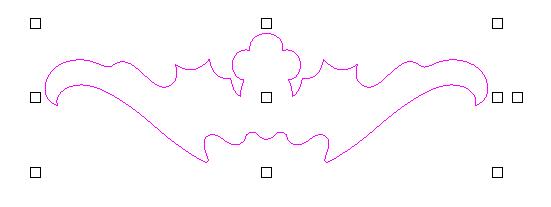

三、如上图所示,这样外轮廓线就会被提取出来,我们在进入二维环境,选中艺术曲面里面的修剪-二维闭环选项。

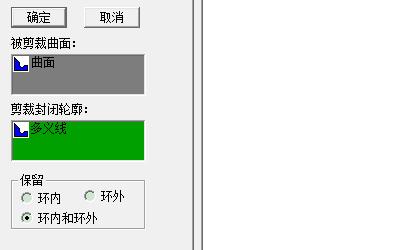

四、然后选中被裁剪曲面(就是网格的曲面)和封闭的轮廓线条(刚刚生成好的外轮廓线),然后选中保留:勾选环内和环外选项即可。

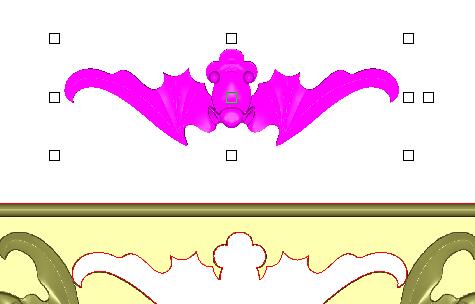

五、然后点击确定按钮,这样我们需要截取的模型就被成功了。


通过本文介绍的步骤,你已经学会了如何快速截取浮雕图中的特定部分。无论是线条的生成还是外轮廓的提取,都可以通过简单的操作完成。现在,你可以尝试着截取你想要的模型部分了。祝你成功!
