精雕去除浮雕图弧度的方法

2021-07-17常见问题18507

在浮雕制图的时候,经常会用到弧度,一般是将平直的浮雕图变的有弧度,个别情况下,我们会需要将有弧度的浮雕图给他去掉弧度,这节我们就来讲一下这个内容。

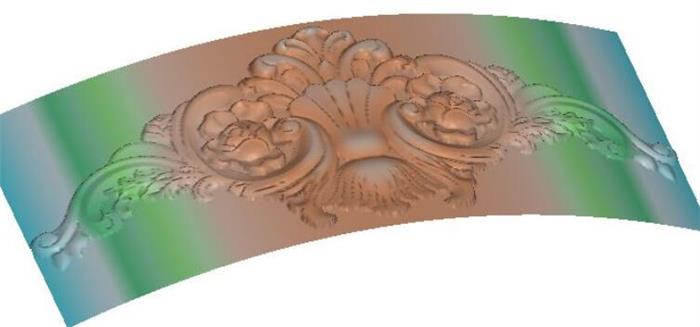

如图1-1所示,这是一个有弧度的杨花浮雕造型,没有任何的线条,我们需要找出它的弧度线,然后向相反的地方变形一下就可以了。


▲图1-1

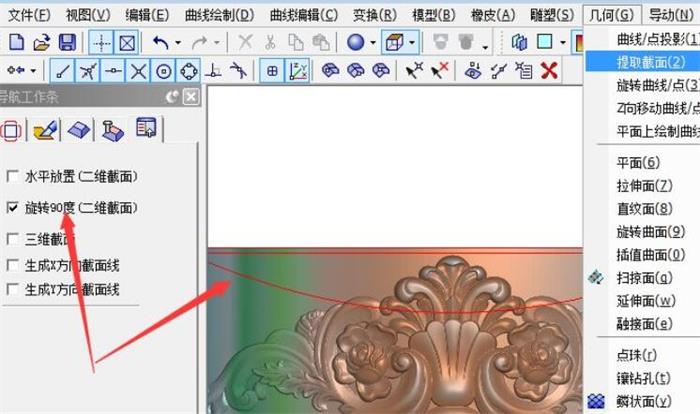

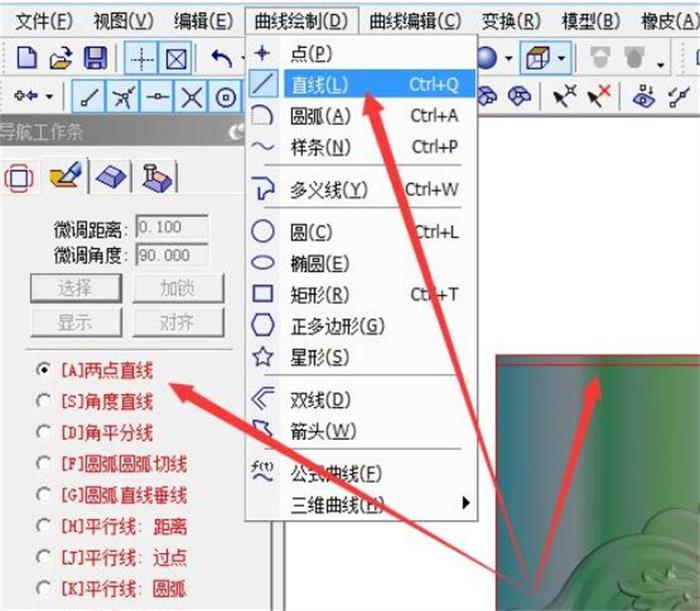

首先在模型上画出一个同等大小的【矩形框】,然后我们需要在没有造型的地方画出一条【直线】,一般选择两点直线就可以了,如图1-2所示。再就是需要提取弧度线了,来到【几何/提取截面】,并在左侧对话框点选【旋转90度】,最后点击线条就可以了。


▲图1-2


▲图1-3

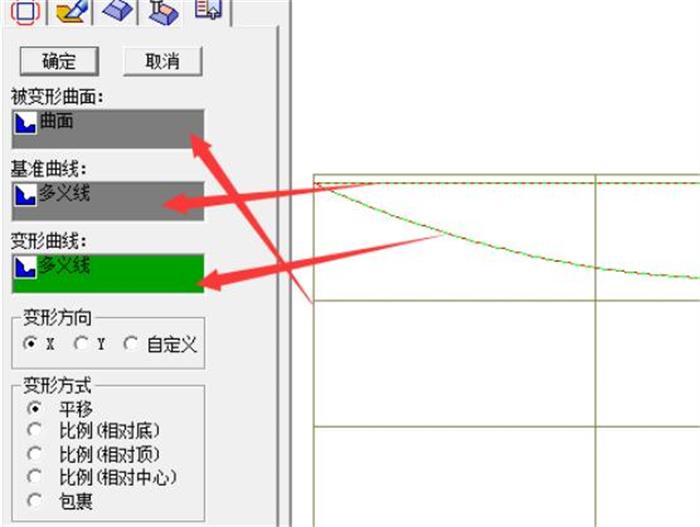

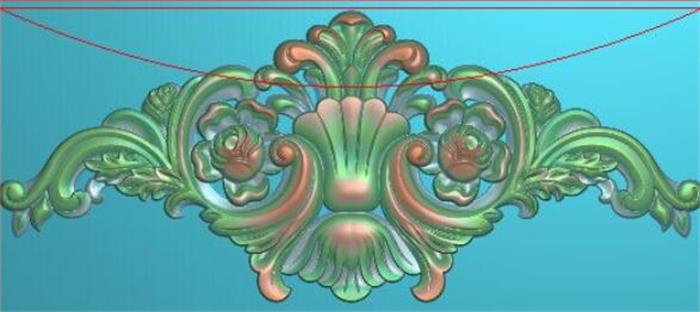

3.在【艺术曲面/变形】里。按照图示1-4,依次选择上【被变形曲面/基准曲线/变形曲线】,记得变形方向为【X】,这个具体根据情况来设置,完成后效果如图1-5。


▲图1-4


▲图1-5
