常见雕刻机器文件开头和结尾路径设置

2021-06-18常见问题33517

通用方案:

文件头:

%00001

G54

MO3 S24000

GO G90 G17

G43H1

文件尾:

MO5

M09

M30

%

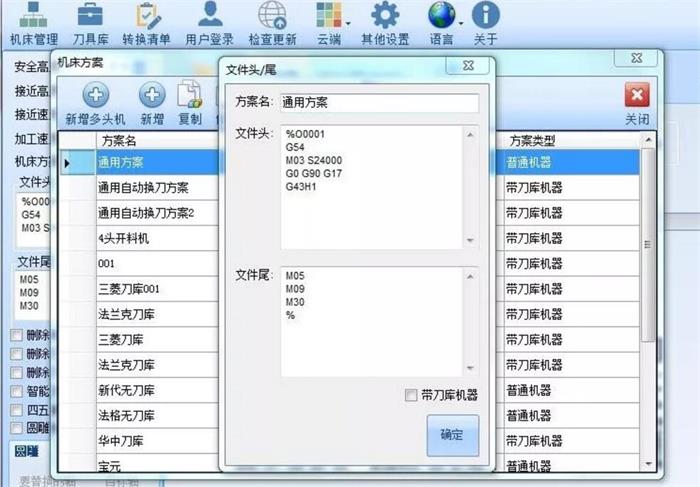

▲图1 通用方案

通用自动换刀方案:

文件头:

%

O0001

文件尾:

M30

%

新刀代码:

G91 G28 Z0.

G90 G40 G49 G80 G98

1 G0 G54 G17

M06 T{T0}

G90 G40 G49 G54 G17

MO3 S{S}

G0 X{X} YMY}

G43 Z{Z} H{H}

{M789}

检刀代码:

G91 G28 Z0.

G91 G28 YO.

MO5

M09

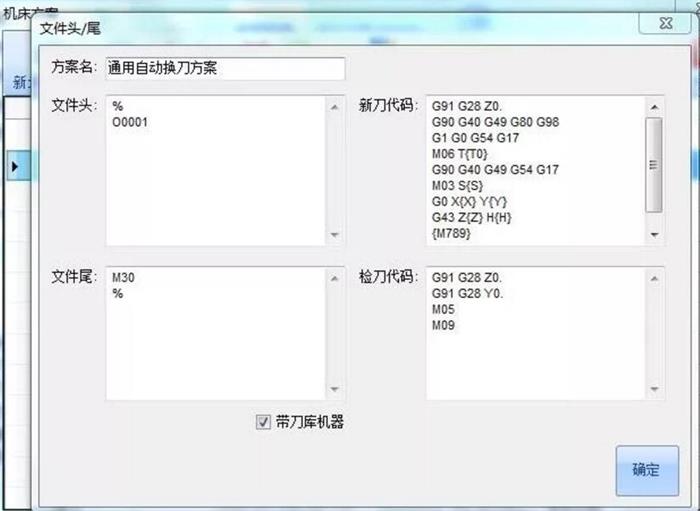

▲图2 通用自动换刀方案

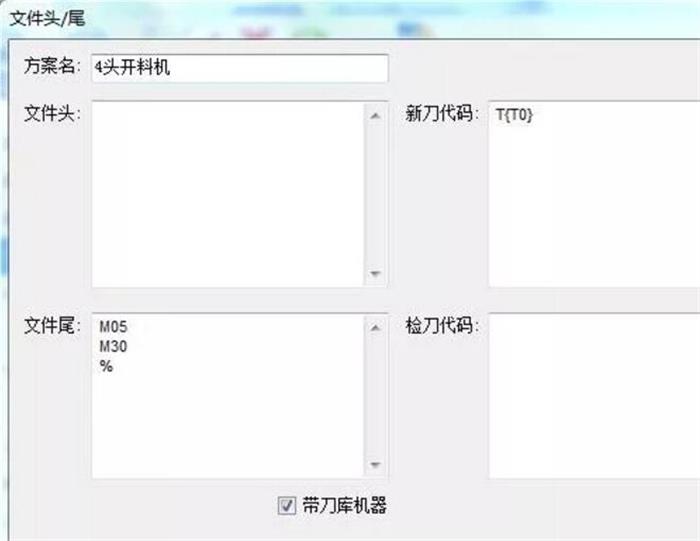

▲图3 4头开料机

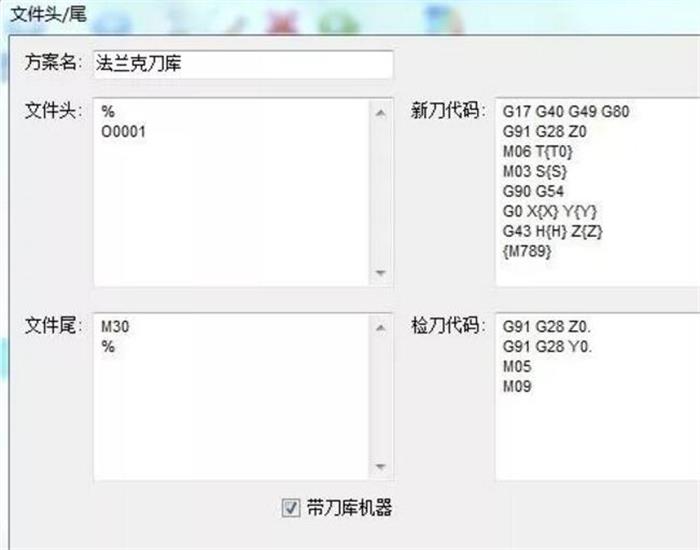

法克兰刀库:


▲图4 法克兰刀库

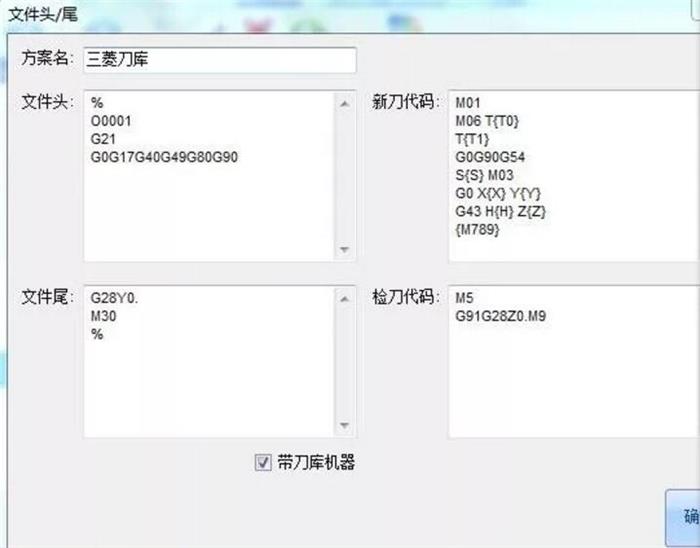

▲图5 三菱刀库

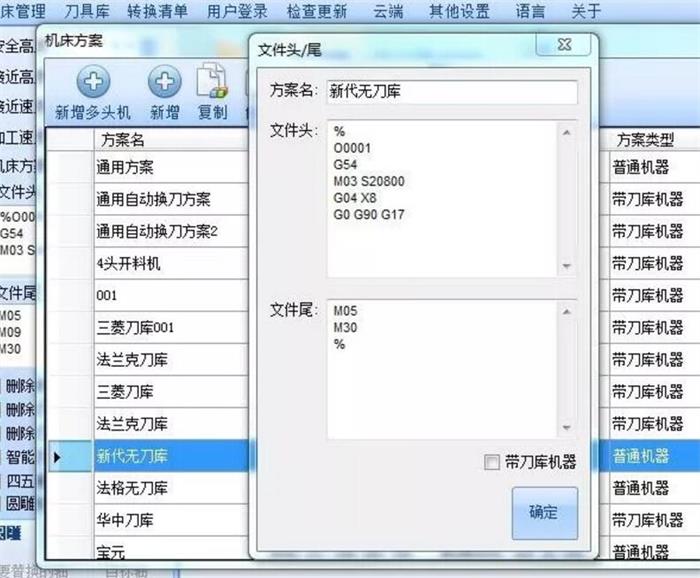

▲图6 新代无刀库

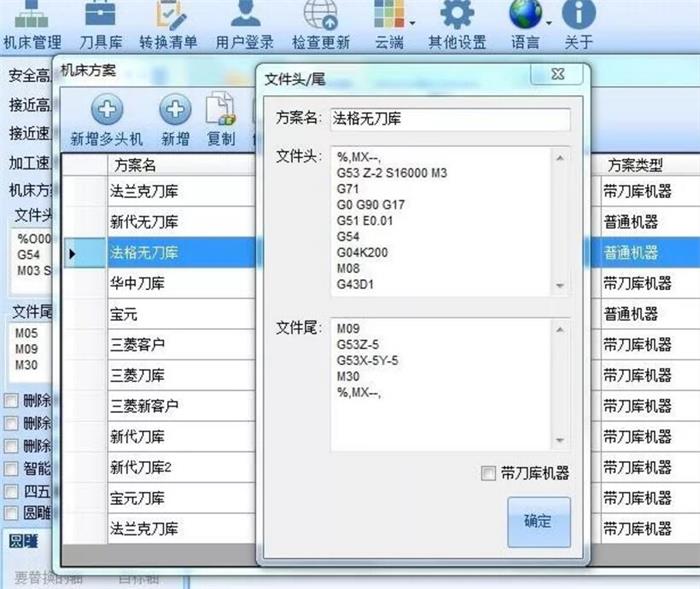

▲图7 法克无刀库

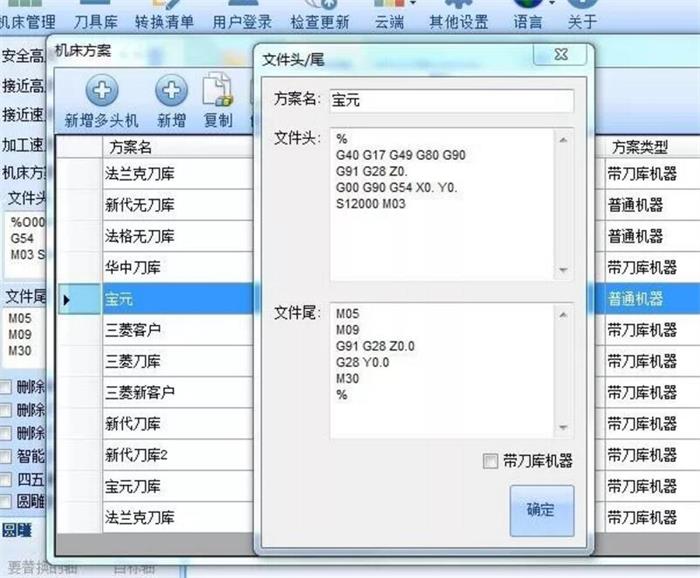

▲图8 宝元雕刻机床文件头尾设置方案

.....

.....

参数定义:

1、G00与G01

G00运动轨迹有直线和折线两种,该指令只是用于点定位,不能用于切削加工

G01按指定进给速度以直线运动方式运动到指令指定的目标点,一般用于切削加工

2、G02与G03

G02:顺时针圆弧插补 G03:逆时针圆弧插补

3、G04(延时或暂停指令)

一般用于正反转切换、加工盲孔、阶梯孔、车削切槽

4、G17、G18、G19 平面选择指令,指定平面加工,一般用于铣床和加工中心

G17:X-Y平面,可省略,也可以是与X-Y平面相平行的平面

G18:X-Z平面或与之平行的平面,数控车床中只有X-Z平面,不用专门指定

G19:Y-Z平面或与之平行的平面

5、G27、G28、G29 参考点指令

G27:返回参考点,检查、确认参考点位置

G28:自动返回参考点(经过中间点)

G29:从参考点返回,与G28配合使用

6、G40、G41、G42 半径补偿

G40:取消刀具半径补偿

7、G43、G44、G49  长度补偿

G43:长度正补偿  G44:长度负补偿 G49:取消刀具长度补偿

8、G32、G92、G76

G32:螺纹切削  G92:螺纹切削固定循环 G76:螺纹切削复合循环

9、车削加工:G70、G71、72、G73

G71:轴向粗车复合循环指令 G70:精加工复合循环 G72:端面车削,径向粗车循环 G73:仿形粗车循环

10、铣床、加工中心:

G73:高速深孔啄钻 G83:深孔啄钻 G81:钻孔循环 G82:深孔钻削循环

G74:左旋螺纹加工 G84:右旋螺纹加工 G76:精镗孔循环 G86:镗孔加工循环

G85:铰孔 G80:取消循环指令

11、编程方式  G90、G91

G90:绝对坐标编程 G91:增量坐标编程

12、主轴设定指令

G50:主轴最高转速的设定 G96:恒线速度控制 G97:主轴转速控制(取消恒线速度控制指令) G99:返回到R点(中间孔) G98:返回到参考点(最后孔)

13、主轴正反转停止指令 M03、M04、M05

M03:主轴正传 M04:主轴反转 M05:主轴停止

14、切削液开关 M07、M08、M09

M07:雾状切削液开 M08:液状切削液开 M09:切削液关

15、运动停止 M00、M01、M02、M30

M00:程序暂停  M01:计划停止 M02:机床复位 M30:程序结束,指针返回到开头

16、M98:

调用子程序

17、M99:

返回主程序
