精雕软件三维清角刻字方法

2021-06-10常见问题31077

前些日子已经讲过三维清角雕刻橱柜门与刻字,但还有朋友还没有弄明白,今天再重新说详细点,下面用的是精雕3.5版本操作方法。

一、刀具认识

三维清角一般用V型刀,那么V型刀有60度,90度,120度,150度常用刀具,看下图。


▲图1 V型刀

小字用60与90度刀比较适合2至5厘米,大字一般用120与150度刀来做。

二、实操

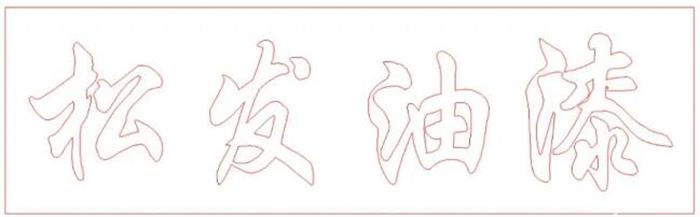

打个比方1000*300毫米尺寸,文字还是松发油漆,看下图。


▲图2 输入文字

这四个字尺寸是924*230毫米,单字175*195毫米,像这么大的字只能用150度刀来做了。


▲图3 设置刀具路径

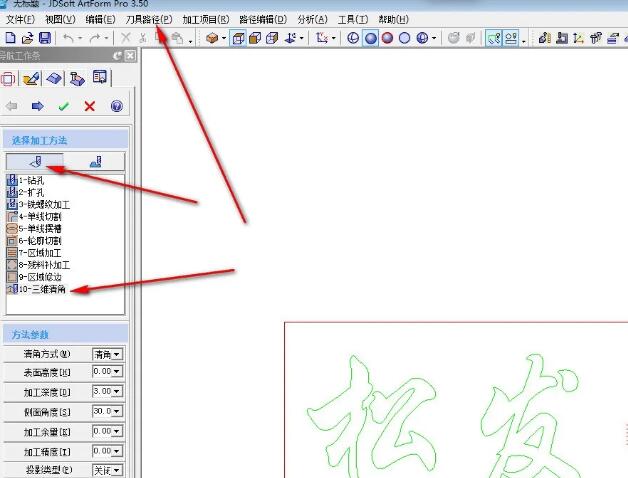

点刀具路径,再点下面有三维清角。

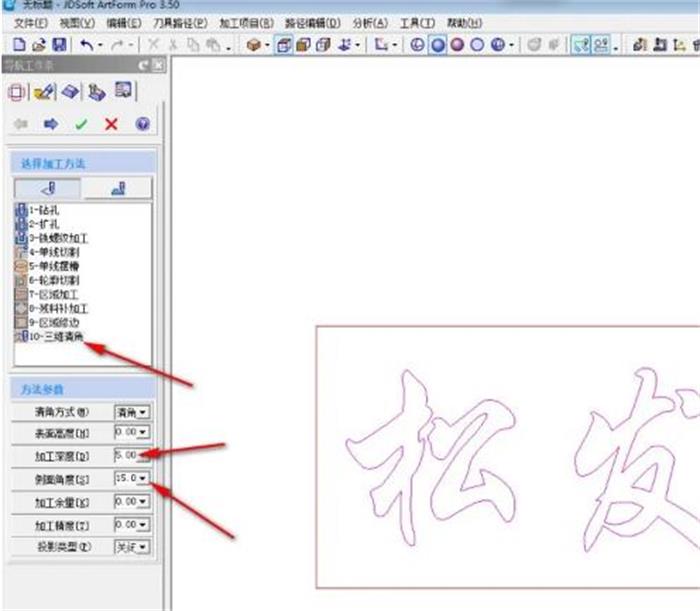

▲图4 三维清角

这字比较大,那加工深度我设置为5毫米,侧面角度15,因为我用的是150度刀。

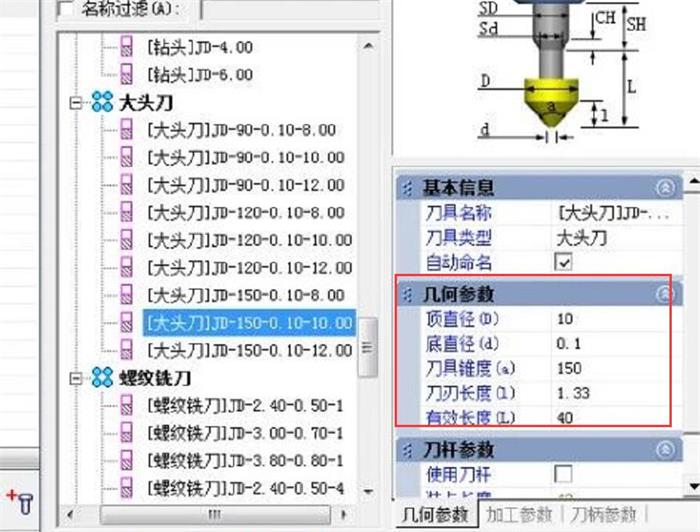

▲图5 大头刀

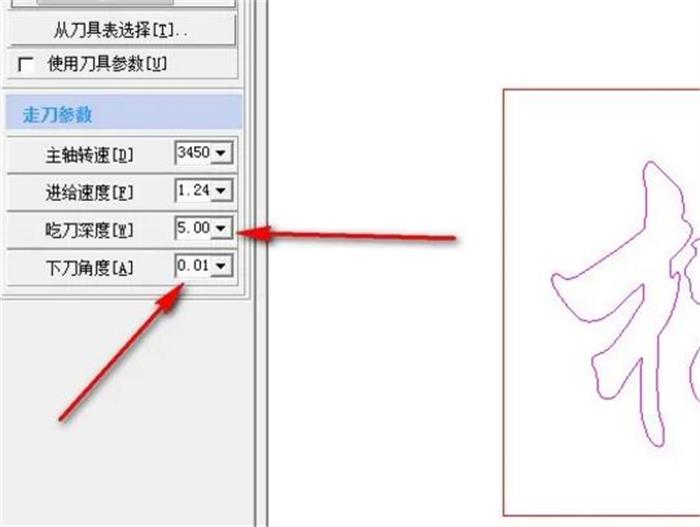

上图是刀具库里面选一把150度刀,然后吃刀深度5毫米,下刀角度为0看下图。


▲图6 下刀角度

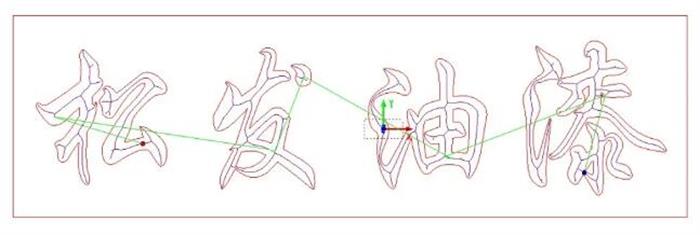

然后打钩,其它不用怎么设置,计算刀具路径,刀具效果看下图。


▲图7 路径计算

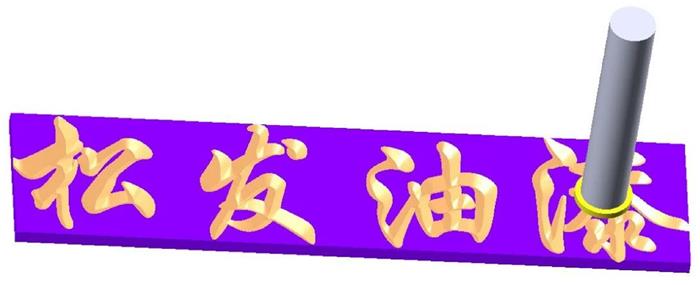

我们再实体模拟看一下效果,如下图所示。


▲图8 模拟路径

三维清角刻字需要注意的是,多大的刀雕刻多大的字,还有就是深度,其实没有那么复杂,如果从本文章学会了,有空自己可以雕刻几个字,多尝试几次就知道怎么雕刻字了,如果学到了,请分享本文转发给你的雕刻朋友。
