精雕镂空中式花格快速画图方法

2021-06-10常见问题14362

当我们客户需要中式花格,但图册上没有此图案怎么办?那只能描线画图了,这样一点点描线,太浪费时间了,下面说说本人用精雕软件画中式花格快速画图方法。

一、打开图片

客户提供中式花格图必须是正面的,这样才能很好地描线,打开精雕输入图片。


▲图1 输入图片

点所有格式文件,一般图片jpg格式比较多,如下图是从网络下载的。


▲图2 花格图片

二、分析中式花格图片

用辅助线进行区分,分成若干份,分析一下,从哪里开始着手画,左下角开始如下图。

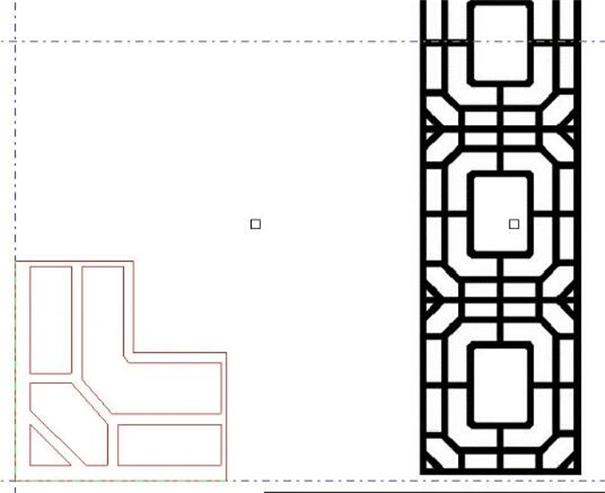

▲图3 辅助线

三、快速复制粘贴

客户提供图片与报的尺寸肯定是不同的,从这张图片中看出,边框3厘米,中间2厘米,那从左下角开始如下图。

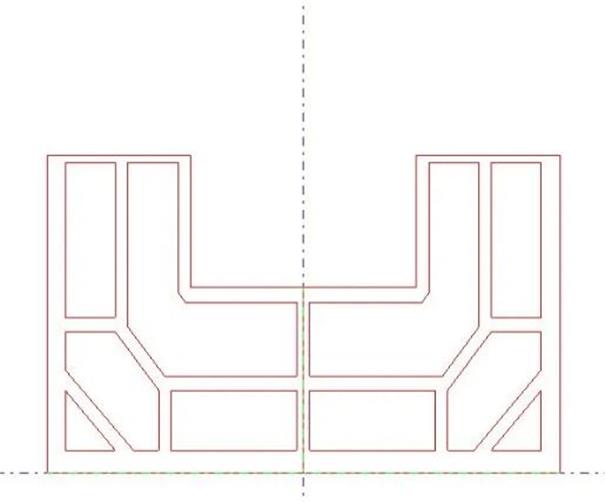

▲图4 先画一个角

按比例等距画出左下角,画这左下角需要几分钟时间,下面就是复制粘贴过程了。

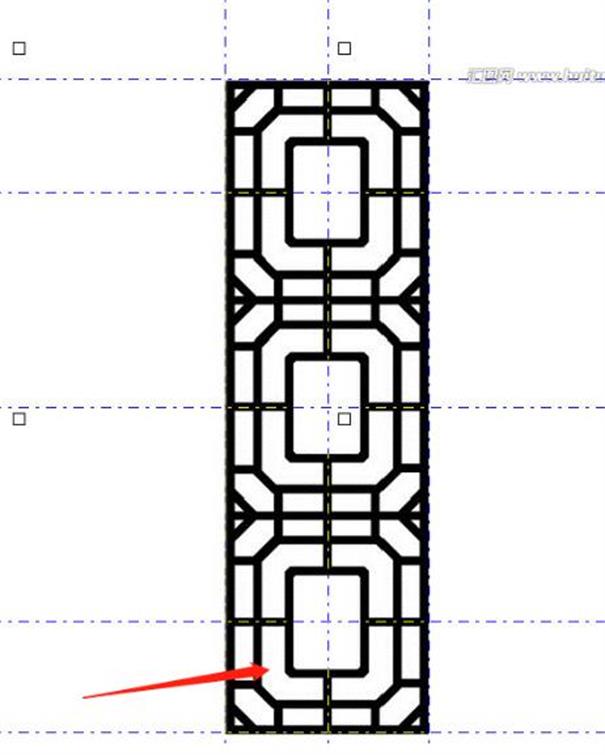

▲图5 等距

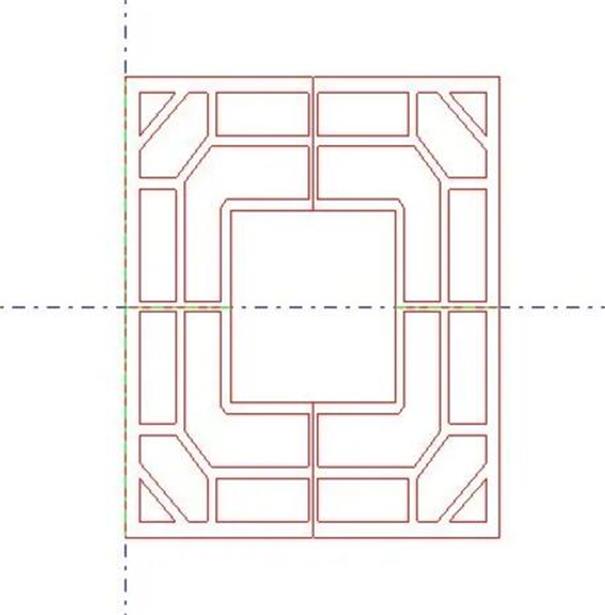

▲图6 继续等距

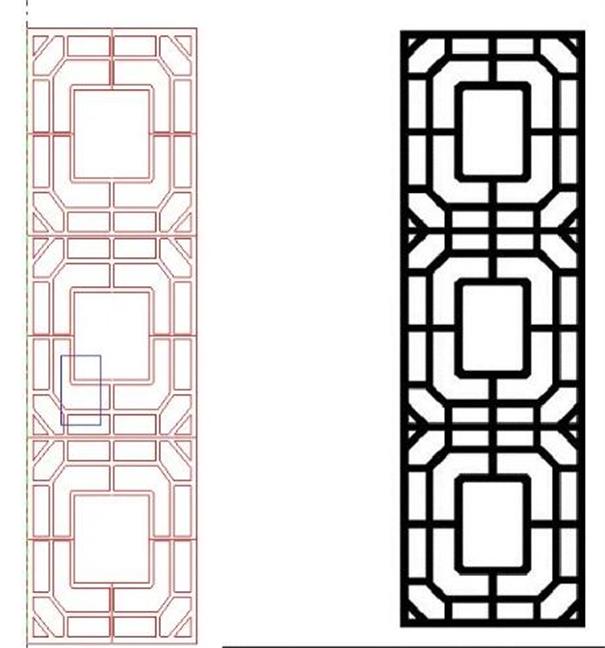

▲图7 镂空花格

大体上差不多了,最后把多余的线去掉,连接所有线条,根据客户需要进行选定尺寸。

客户提供图片按常理是要画图费的,每个搞雕刻的人自己必须要有图册,自己电脑上都有精雕与文泰格式对应图册上编号与花型,这样才会比较省时,省力,还省心。

广告:精雕速成宝典
