精雕和CDR软件提取图片线条方法

2021-06-10常见问题37012

作为雕刻人有时看到好的花格图形,但这图形是jpg格式图片,不想描图又想快速提取图片中的花型,今天本人分享一下提取图中线条方法,使用用软件有精雕与CDR制图软件。

一、精雕软件提取方法

精雕提取大体上差不多,如果放大效果就不是很好,需要修改一些线条,有些线条提取出现这样,看下图。


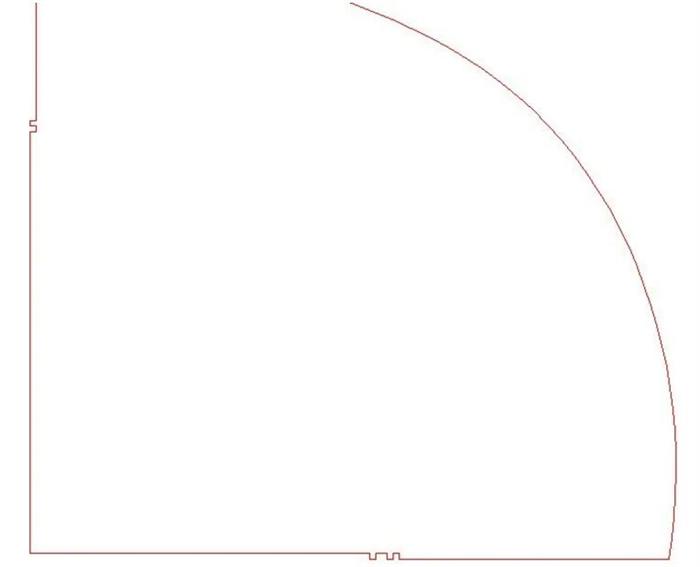

▲图1 节点编辑

像这样不利于雕刻的,需要重新画线。

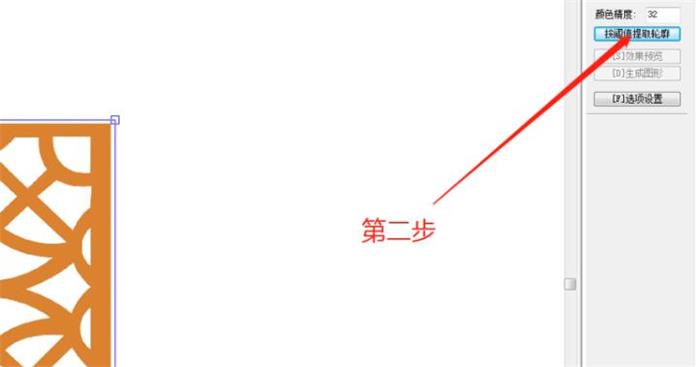

▲图2 提取轮廓

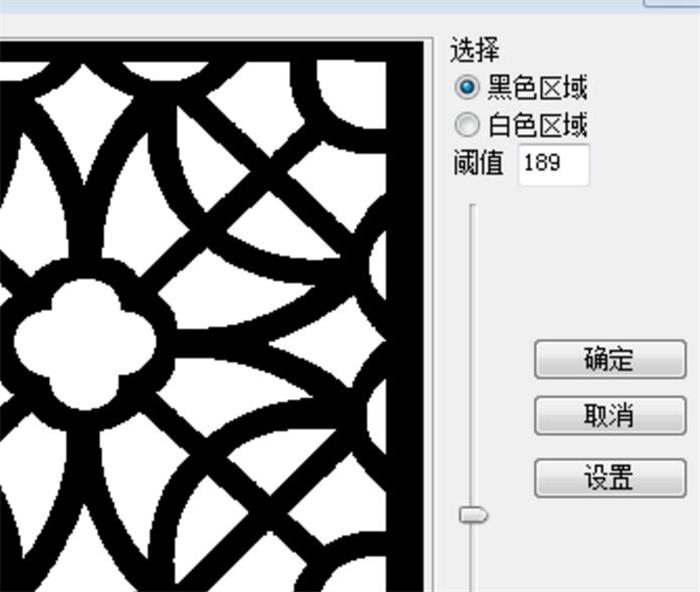

▲图3 黑色区域

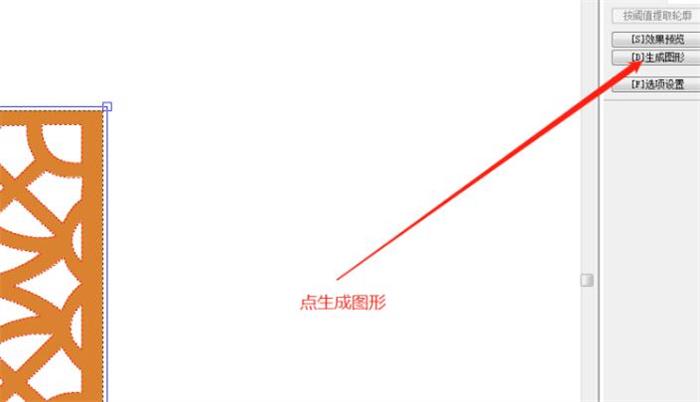

▲图4 生成图形


▲图5 提取成功

精雕提取大体上差不多,如果放大效果就不是很好,需要修改一些线条,有些线条提取出现这样,看下图。


▲图6 线条异常

像这样不利于雕刻的,需要重新画线。

二、CDR制图软件提取方法

第一步导入图片。

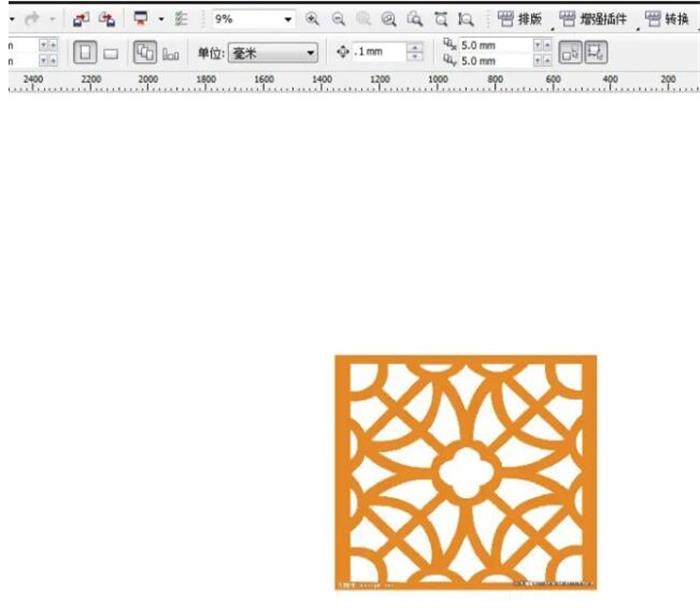

▲图7 导入图形

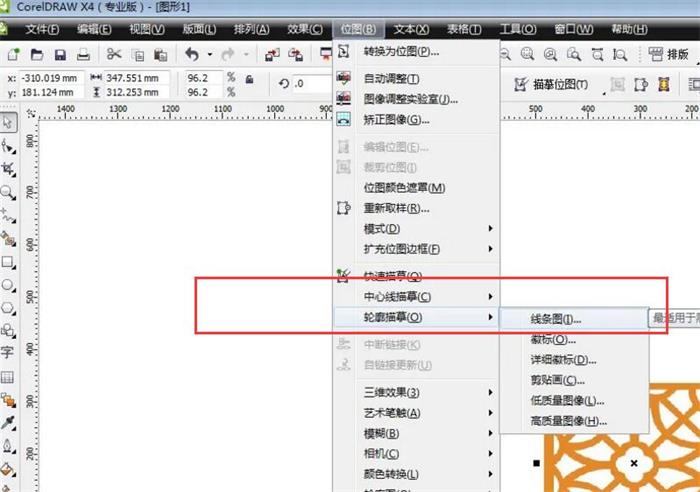

第二步:点位图——轮廓描募——线条图。


▲图8 线条图

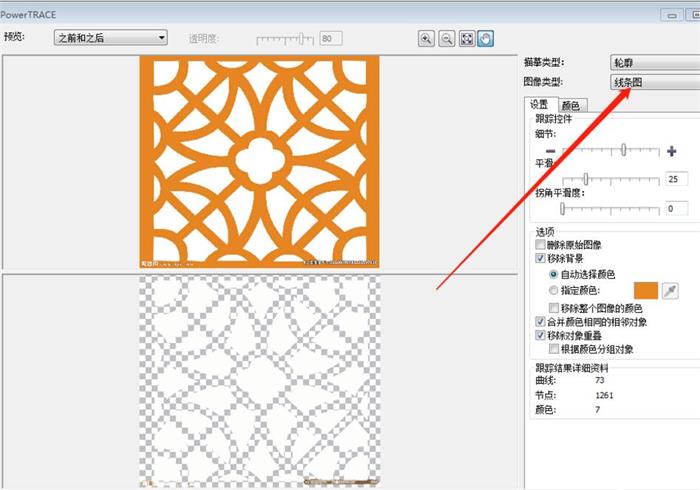

▲图9 图像类型

可以调平滑度,那么下一步就可以生成矢量图了,生成后对比如下。

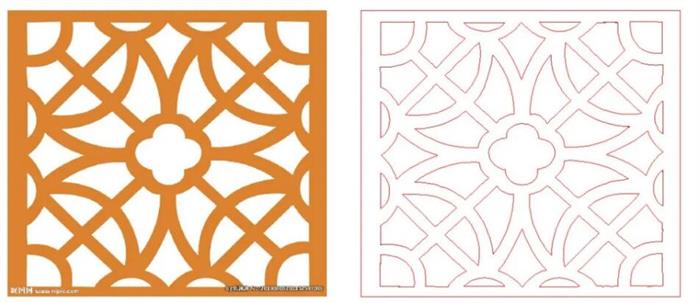

▲图10 矢量图

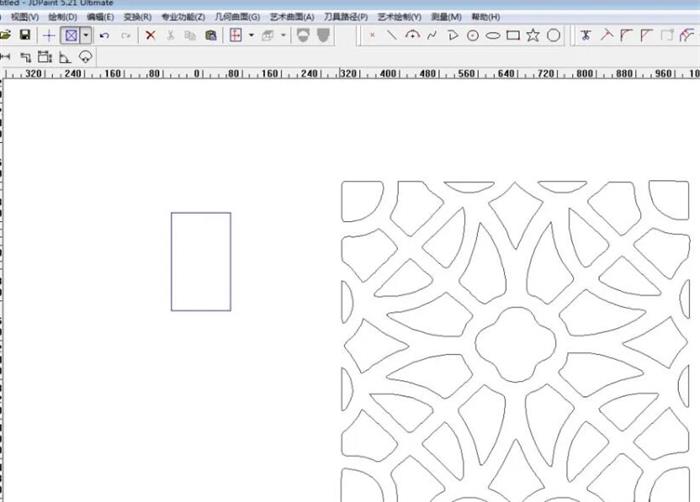

然后去掉图片,选中黑白图导出DXF格式图片,在精雕软件里面导入二维图形后如下图。


▲图11 DFX图形

我们可以放大看看线条是否光滑。CDR相对比精雕里面提取功能好多了,起码不用过多修改线条,好了今天就分享到此,感谢同学们的阅读。
