如何快速修补精雕软件中浮雕图缺失部分?

2024-11-03常见问题2714

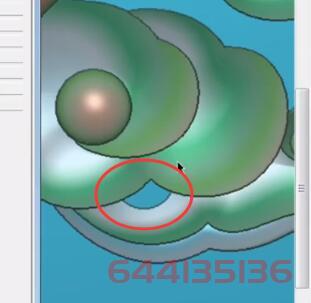

在使用精雕软件进行浮雕图形设计时,常常会遇到图像缺失的情况。如何快速修补这些缺失部分,不仅能提升工作效率,还能确保最终效果的美观。以下是修补过程的详细步骤和注意事项。

步骤一:绘制修补曲线

首先,我们需要使用曲线绘制工具创建一条多义线,以便进行修补。在绘制时,请务必避免碰触图形两侧的锯齿边缘。精确绘制的曲线将为后续的修补工作奠定基础。

步骤二:选择延伸面

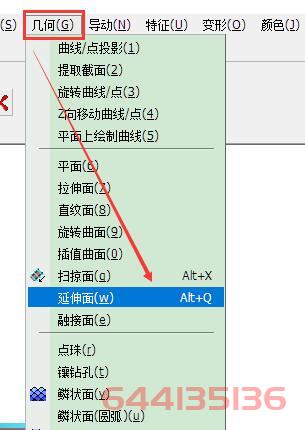

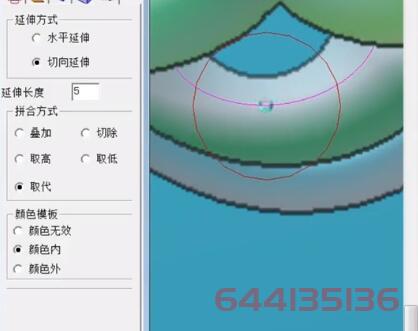

接下来,选择“几何”菜单下的“延伸面”选项。在这里,你会看到多种延伸方式,包括水平延伸和切向延伸。针对缺失部分,我们选择“切向延伸”。在设置延伸长度时,可以将其默认值设为5,以便观察效果。

步骤三:调整延伸方向

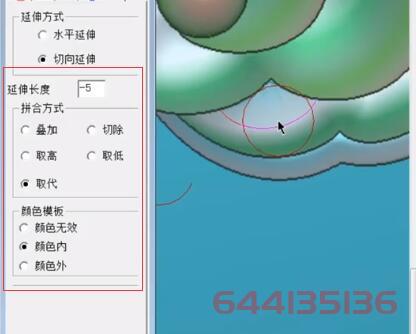

在点击曲线后,如果延伸方向不正确,请调整延伸长度为负数。再次点击曲线,观察延伸效果。这时,你会发现修补区域变得整齐且美观。

效果评估

通过上述步骤,我们可以快速修补浮雕图中的缺失部分。这个功能不仅提高了工作效率,更能在视觉上带来良好的效果。掌握这一技巧,将为你的浮雕设计工作带来极大的便利。

在精雕软件中,你是否还发现了其他便捷的修图技巧?你的工作效率又如何得到提升?欢迎分享你的经验!
