如何快速绘制海棠角边框线?新方法介绍!

2024-11-02常见问题2723

在精雕软件设计过程中,绘制海棠角边框线是一个常见的需求。虽然之前介绍过一种绘制方法(如何用精雕软件绘制海棠角边框线条?步骤超简单),但步骤相对繁琐。本篇文章将为您介绍一种更为快速、高效的方法,帮助您轻松完成海棠角边框线的绘制。

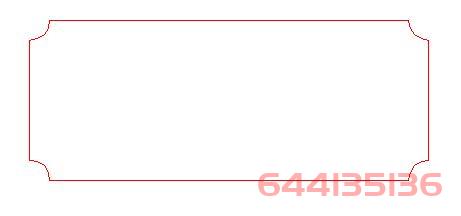

1、使用矩形命令绘制内圆角矩形

首先,在“曲线绘制”工具中选择矩形命令。按住Shift键的同时,绘制一个内圆角矩形。这一步骤能够确保您快速而准确地创建出所需的形状。

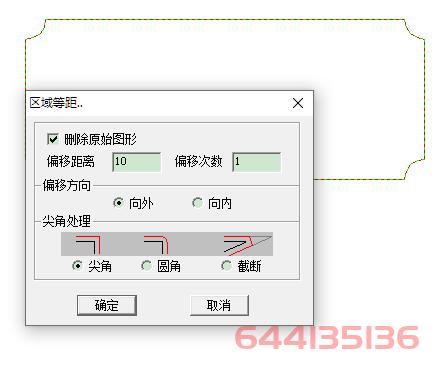

2、应用区域等距功能

完成内圆角矩形的绘制后,接下来点击“曲线编辑”下的“区域等距”选项。在弹出的设置中,勾选“删除原始图形”以及“偏移方向”选择“向外”。此设置将帮助您生成标准且精美的海棠角边框线。

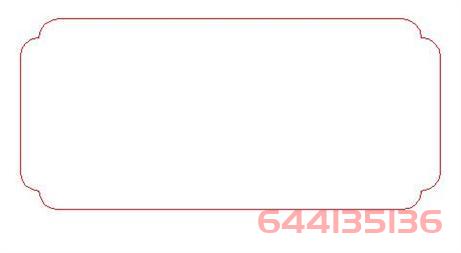

3、确认并完成绘制

确认设置后,点击“确定”按钮。您将会看到一个精美的海棠角边框线快速呈现,极大提升了绘制效率。

通过以上步骤,您可以迅速绘制出精美的海棠角边框线。这种方法不仅简化了流程,还能提高您的设计效率。如果您有其他绘制需求或想了解更多设计技巧,欢迎关注我们网站!
