如何高效使用精雕软件的路径重组功能?

2024-09-25常见问题7387

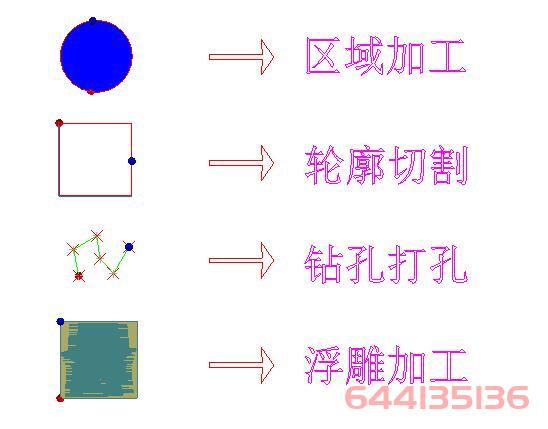

大家好,今天我们来详细讲解一下精雕软件中的一个非常实用的功能——路径重组。该功能可以将由路径阵列生成的多条路径合并成一条新的路径,按照您选取的路径顺序进行组合输出。这一操作可以极大提升加工的便捷性,不仅优化了组合刀具的使用,还有效减少了加工过程中的停顿,从而提高雕刻的效率。

操作步骤:

为了让大家更好地掌握该功能,我们将具体操作步骤分为以下三步:

1、启动路径重组命令

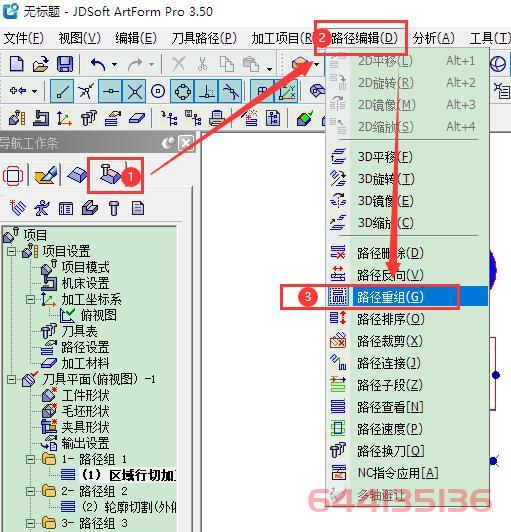

在加工环境下,点击菜单栏中的【路径编辑】->【路径重组】,启动路径重组命令。

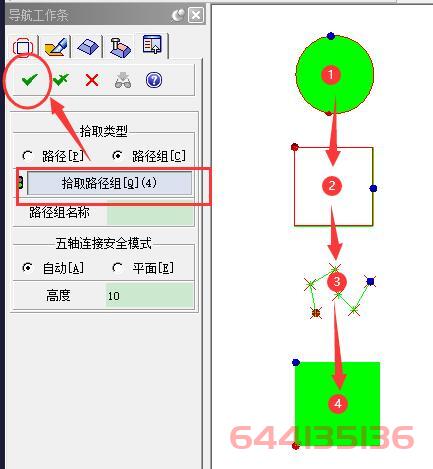

2、选择需要组合的路径

依次点击需要组合的单条路径。请注意,至少需要选择两条路径才能进行重组操作。

3、确认操作

点击确认按钮(✓),完成路径重组操作。

使用提示

在路径重组过程中,需要特别注意的是:合并后的路径加工顺序将严格按照您选择路径的顺序进行。

这意味着,在拾取路径时,您需要根据实际加工需求,合理安排路径的拾取顺序,以确保输出的加工路径符合您的预期。
