如何用精雕5.21低版本打开3.5高版本的精雕图文件?

2024-09-03常见问题8562

在使用精雕软件时,很多用户会遇到一个常见的问题:如何在低版本的精雕5.21中打开高版本3.5生成的精雕图?由于高版本软件可以兼容低版本的文件,但低版本软件却无法直接读取高版本的文件,因此需要一些步骤来实现格式转换。接下来,我将为大家详细介绍这一过程。

一、准备工作:进入虚拟雕塑环境

1、首先,我们需要在精雕3.5高版本中进入虚拟雕塑环境。

2、在进入虚拟雕塑环境后,找到“模型-调整步长”,并记录当前步长的值,0.3。这个参数在后续步骤中会用到,因此请务必记住。

二、导出STL格式文件

1、返回到2D绘制环境,在该环境下框选整个模型。

2、在“文件”菜单中选择“输出”,会弹出一个对话框。在对话框中勾选“输出选中图形”,并选择保存类型为STL格式。

3、为文件命名,并将其保存到桌面。点击“保存”并确认。

通过以上操作,我们已经在桌面生成了一个STL格式的文件。

三、在精雕5.21中导入STL文件

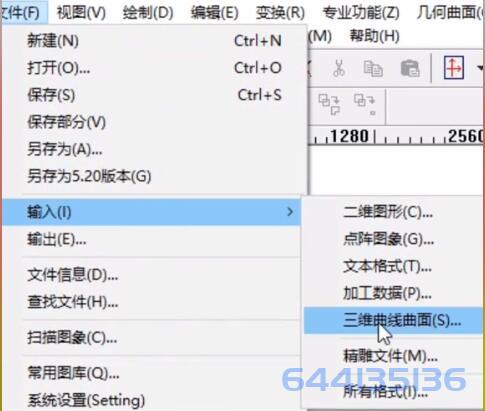

1、启动精雕5.21,在“文件”菜单中选择“输入”,然后选择“三维曲线曲面”选项。

2、在文件类型中选择STL格式,找到刚刚保存的STL文件并打开。

3、导入后,选择“放于原始位置”将模型放置在原始坐标系中。

此时,导入的图形可能不是我们所期望的曲面九宫格,这时需要进行进一步的操作。

四、网格重构与调整

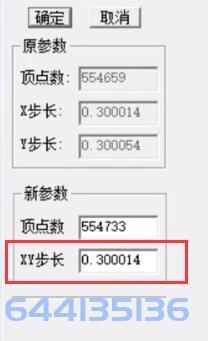

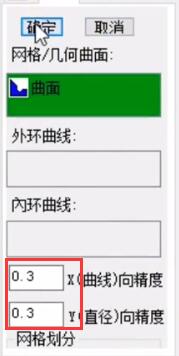

1、选中导入的曲面,进入“艺术曲面”菜单,选择“网格重构”功能。在弹出的对话框中输入之前记录的步长值(0.3),然后点击确定。

2、再次选中曲面九宫格并进入虚拟雕塑环境,最终即可看到正确的浮雕图形。现在,你就可以根据需要调整浮雕大小并生成路径。

五、文件大小的注意事项

在操作过程中,有一个重要的注意事项需要大家留意:如果导出的STL文件超过500MB,那么精雕5.21可能会在导入时崩溃。这并不是由于电脑配置问题,而是软件设计的限制。

如果遇到这种情况,可以通过以下方法解决:

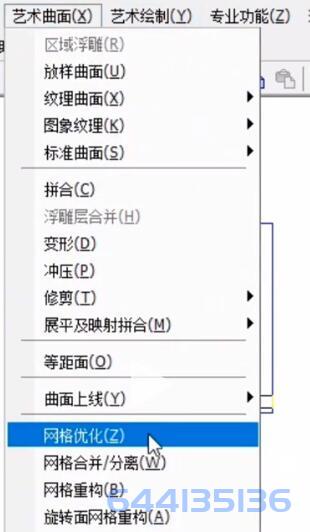

1、在“艺术曲面”菜单中选择“网格优化”功能,弹出的对话框里可以直接点击确定。这个功能会自动删除多余的网格部分,从而减小文件大小。

2、经过网格优化后,再次导出STL文件,文件大小将大幅减少,更易于在精雕5.21中打开。

通过以上步骤,你可以成功地在低版本的精雕5.21中打开高版本3.5的精雕图。希望这篇教程能帮助到你,如果有任何疑问或需要进一步的讲解,欢迎加最底部老师的微信留言!
