EPS文件的输入

2021-11-23基础入门10125

文件后缀名,*.eps。

EPS是英文EncapsulatedPostScript(封装的PostScript)的缩写,是用PostScript语言描述的一种ASCII图形文件格式。PostScript是专门为打印图形和文字而设计的一个页面描述语言,它与打印的介质无关,不管您是在纸上和胶片上进行打印,还是在屏幕显示都适合。

PostScript是由Adobe公司在1985年提出来的,主要目标是提供一种独立于设备的能够方便地描述图像的语言,文件本身只是用PostScript语言描述了所要显示或者打印的图像有哪些特征、参数,在显示或者打印PostScript文件的时候,再由PostScript解释器解释执行,进行具体的打印或者显示,得到所要的图象。现在有很多打印机上带有PostScript语言解释器,可打印出高品质的图形图像,最高能表示32位图形图像。

PostScript语言经历了1和2两个版本,现已经发展到3版本。EPS文件描述了单个页面的显示,它用来被插入到别的PostScript语言描述页面文件中。EPS文件格式经历了1.2和2.0两个版本,目前已发展到3.0版格式。

几乎所有的平面设计软件都支持EPS文件的输入输出,如Illustrator、CoreDraw和FreeHande等;另外一些CAD软件也支持EPS文件,如AutoCAD、TurboCAD等。

EPS文件中包含矢量图形、图象、文字和区域填充等元素。目前精雕软件只支持EPS文件中的矢量图形部分的输入,支持1.2、2.0和3.0三种EPS文件格式,同时支持PostScript3中的绝大部分指令。输入到精雕软件中的图形元素将保持原来的尺寸和颜色属性。

对于图形中的文字,建议用户在输出EPS文件前将文字转换为图形路径,或在输出EPS文件时选择将文字转换为图形路径选项。对于有颜色填充和图案填充的区域轮廓的输入,在输出EPS文件前应确保轮廓曲线的存在。对于颜色填充、图案填充和图象填充等精雕软件一般不予输入。

选择输入的文件名后,系统弹出“EPS文件输入”对话框,点击对话框中的“文件信息”按钮,将显示出此EPS文件的类型、EPS版本号、PostScript语言版本号、文件标题、文件输出系统、创建时间、文件总字节数、文件中包含的PostScript语言段字节数和文件中图形边界盒大小

等信息。如图1所示。点击确定按钮后,如果文件较大,则出现等待光标,提示用户系统正在读取文件,请稍候。

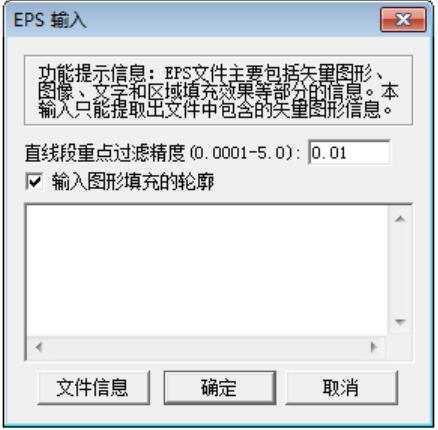

▲图 1 EPS文件输入对话框

注意:

由许多图像处理软件(如PhotoShop、Photo-Paint等)输出的EPS文件文件中只包含图象信息,将没有图形数据输入到精雕软件中。在通过EPS文件输入图形元素到精雕软件系统中时,建议用户将图中的图像、区域填充等元素删除掉,这样可提高EPS文件的读取速度。
