PLT文件的输入

2021-11-23基础入门18661

文件后缀名,*.plt。

HP_GL/2PLT文件是一种支持绘图机的矢量图形文件。由于支持绘图机,所以文件格式简单,图形元素单一,主要由直线段组成。

而其它图形元素,如曲线、文字等,由软件在保存图形为PLT文件时,将其离散为小直线段,用小直线段来表示。

由于以上原因,当把PLT文件输入到精雕软件时,所有图形均由直线段组成。也是同样的原因,PLT文件在由精雕软件输入时,可将原图形中的所有元素,一个不漏的输入进来。

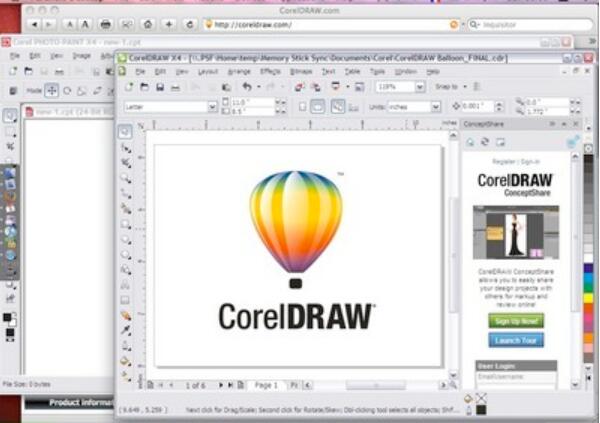

▲图 1 CorelDraw软件界面

使用PLT文件作为精雕软件与其他软件的数据交流接口,非常稳定,不容易丢失图形,但在输入输出过程中无法保持曲线信息,造成图形精度和数据量增大的问题,同时,输入图形存在大量节点,也会在软件中导致编辑处理的困难,甚至影响数控加工的精度和效率。

常用的平面设计软件如CorelDraw、FreeHand等都能生成PLT文件。但由于以上提到的PLT作为数据接口的优缺点,除非确有必要,我们建议应使用更为先进的、能在输入输出过程中最大限度保持曲线信息的“AI”或“EPS”作为数据接口。
