标注参数设置

2021-11-20基础入门10010

设置尺寸标注的样式。

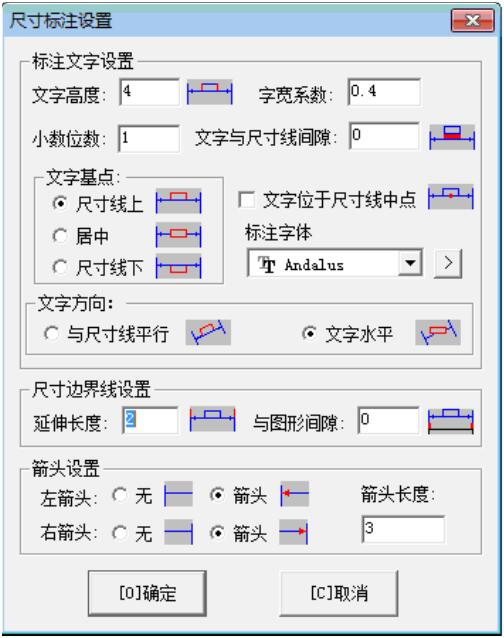

▲图 1 “尺寸标注设置”对话框

操作步骤:

1、选择菜单项:

点击菜单“专业功能→尺寸标注→参数设置”菜单。

2、设置参数:

弹出“尺寸标注设置”对话框,如图1所示。在对话框中设置尺寸标注的样式参数,各参数具体含义可以参考“参数定义”中的说明。

3、点击〖确定〗按钮:

参数确认无误后,点击对话框〖确定〗按钮。尺寸标注的样式参数将被保存下来。以后的尺寸标注将采用刚被设定的尺寸样式。

参数定义:

文字高度:

标注文字的高度。

字宽系数:
标注文字宽度与高度的比例。

小数位数:

标注数值圆整到小数点后的位数。

文字与尺寸线间隙:

标注文字底部距离尺寸线的间隙。

文字基点:

文字相对于尺寸线的位置(垂直于尺寸线方向)。

1)尺寸线上:标注文字落在尺寸线的上方。

2)居中:标注文字中心落在尺寸线上。

3)尺寸线下:标注文字将在尺寸线的下方。

文字方向:

标注文字的排列方向,有两种选择:

1)与尺寸线平行:始终平行于尺寸线方向

2)文字水平:始终保持水平

文字位于尺寸线中点:

该选项选中则文字始终位于尺寸线的中点,不选中则可位于尺寸线上任一点处。

延伸长度:

尺寸边界线高出尺寸线的长度。

与图形间隙:

尺寸线底部与标注图形的间隙。

左箭头:

选“无”表示尺寸线左端无箭头,否则为有箭头。

右箭头:

选“无”表示尺寸线右端无箭头,否则为有箭头。

箭头长度:

尺寸线两端箭头的长度。

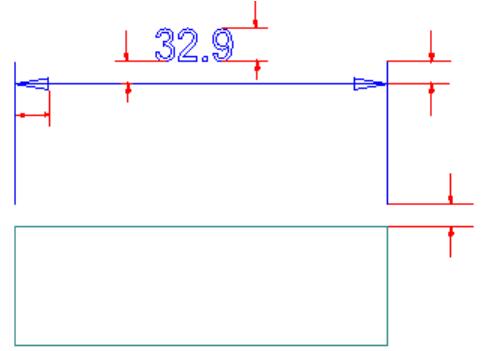

▲图 2 尺寸标注参数示意
