生成标注

对图形进行尺寸标注。生成标注包括半径、直径、距离（长度）以及角度标注四类。按照标注对象的数目又可分为单元素标注和双元素标注。半径、直径和长度标注为单元素标注，距离和角度标注则为双元素标注。

该命令可根据拾取的标注元素的类型，个数以及位置关系自动判断尺寸标注的类型，因此用这一个命令即可完成半径、直径、距离以及角度尺寸标注。

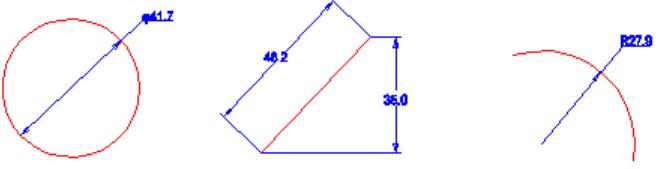

▲图 单元素标注

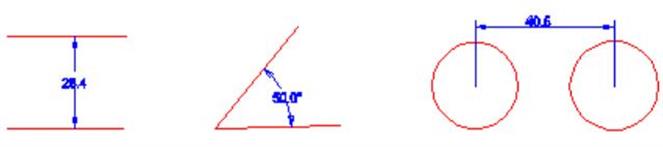

▲图 双元素标注

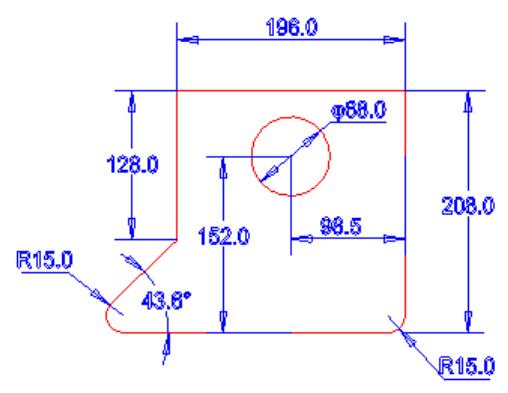

▲图 尺寸标注示例

实现方法：

（1）拾取标注元素；

（2）拾取尺寸定位点；

（3）输入标注文字。

操作步骤：

1、选择菜单项：

点击“专业功能→尺寸标注→生成标注”菜单。

2、拾取第一个标注元素：

用鼠标左键点击待标注元素。系统将根据拾取的元素类型判断尺寸标注类型。

3、拾取第二个标注元素：

用鼠标左键点击第二个待标注元素。若为单元素标注，可跳过此步直接进行第4步。若不拾取而直接点击鼠标右键右键则回到第2步，重新拾取第一个标注元素。

4、拾取尺寸定位点：

移动鼠标，系统随着鼠标的移动进行尺寸标注的预显，标注文字用一个方框表示。在满意的位置点击鼠标左键，设定尺寸定位点。若不拾取定位点而直接点击鼠标右键则回到第3步，重新拾取第二个标注元素。

5、输入标注文字：

系统提示输入标注文字，括号内为标注图形的实际尺寸，也是缺省的标注文字。通过键盘输入标注文字，输入文字后回车即完成一个尺寸标注。若不输入文字直接点击鼠标右键则直接采用缺省文字标注。输入文字时，直径标注符号"φ"用"%c"输入，角度标注符号"°"用"%d"输入。如果不需要标注文字，可以输入一个空格。完成一个尺寸标注后系统回到第2步的拾取状态，可继续进行其它尺寸标注。要退出尺寸标注命令，按ESC键即可。

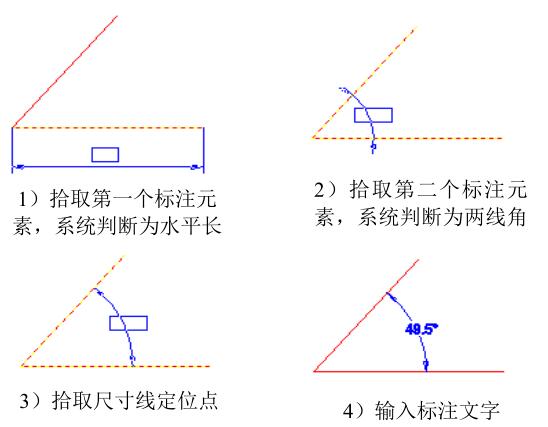

下面以一个角度尺寸标注为例，说明尺寸标注的过程：

▲图 尺寸标注过程

在尺寸标注过程中可以点击右边导航条中的“参数设置”按钮，弹出“尺寸标注设置”对话框进行尺寸标注样式的设置，随后的尺寸标注将采用新设置的样式。对话框参数的具体含义可以参考“参数设置”功能中的说明。
