根据当前的尺寸样式设置对尺寸标注进行样式更新,使其与当前的尺寸样式设置保持一致。更新标注前应当先用“参数设置”功能设置好所需要的尺寸标注样式的参数。

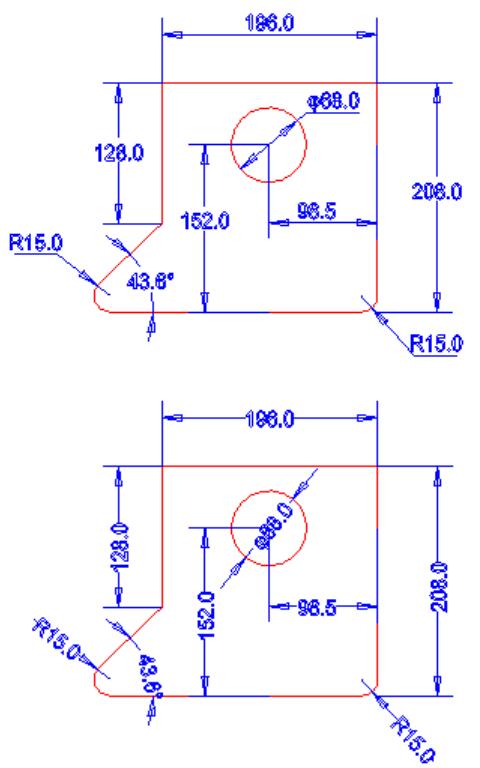

▲图 1 更新标注示例

操作步骤:

1、选中尺寸标注:

拾取需要更新标注样式的尺寸标注,使其处于选中状态。

2、选择菜单项:

点击菜单“专业功能→尺寸标注→尺寸更新”菜单。被选中的尺寸标注即更新为当前样式。
