网格点捕捉
为了帮助绘图者选择合适的位置,网格点(或栅格)是一种非常有用的工具。网格点只作为绘图的辅助工具出现,不是图形的一部分。选择“视图(ALT+V)→网格捕捉(V)”菜单,网格捕捉功能启动,绘图区出现如图2-3所示的栅格网点。▲图1 网格点捕捉显...
平行线:圆弧
绘制与一已知直线平行且与一圆/圆弧相切的直线,如图1所示。▲图1 与一直线平行并与一圆弧相切的直线 ( X 表示圆弧的拾取位置)实现方法:(1)启动圆弧平行线命令;(2)拾取要平行的直线;(3)拾取要相切的圆或圆弧。操作步骤:1、启动圆弧平...
绘制样条曲线

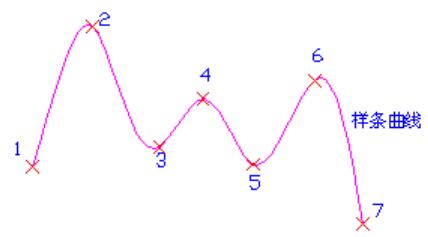

在工程设计中,除了要绘制一些规则曲线外,还要根据测量或实验得到的一系列点绘制一条通过这些点并且光滑的曲线,称这类曲线为样条曲线。样条曲线的数学基础为Bezier曲线和B-Spline曲线。本命令将根据输入的样条曲线所通过的点来绘制开放或闭合...
两点圆
已知圆周上两点,绘制圆,如图1所示。▲图1 两点圆实现方法:(1)启动两点圆命令;(2)输入圆周上两点。操作步骤:1、启动两点圆命令:点击“曲线绘制”->“圆”菜单项或绘制工具条中的<绘制圆(如下图2)>按钮;▲图2 绘制...
圆心两半径椭圆
已知圆心和两个轴的半径绘制椭圆,如图1所示。▲图1 圆心两半径椭圆实现方法:(1)启动圆心半径半径椭圆命令;(2)输入椭圆圆心;(3)输入椭圆两个半径。操作步骤:1、启动圆心半径径椭圆命令:点击“曲线绘制”->“椭圆”菜单项...
直角矩形
已知矩形的两个角点来绘制矩形,如图1所示。▲图1 两角点直角矩形实现方法:(1)启动直角矩形命令;(2)输入矩形的两个角点。操作步骤:1、启动直角矩形命令:点击“曲线绘制”->“矩形”菜单项或绘制工具条中的<绘制矩形(如下图2)...
双半径星形
定义星形的外接圆、内接圆及其边数来绘制星形,图1双半径星形。▲图1 双半径星形实现方法:(1)启动双半径星形命令;(2)输入星形的边数;(3)输入星形的外接圆或内接圆的圆心;(4)输入星形的两个半径。操作步骤:1、启动双半径星形命令:点击“...
绘制公式曲线
根据数学公式(或参数表达式)绘制出相应的数学曲线。公式曲线为用户提供一种更方便、更精确的作图方法,以适应某些精确轮廓外形的作图设计的需要,如图1所示。▲图1 公式曲线实现方法:(1)启动公式曲线绘制命令;(2)在对话框中定义绘制公式曲线的参...
