拖动曲线或圆弧改变曲线、圆弧的形状

2021-10-24基础入门17961

用鼠标拖动曲线或圆弧来改变曲线或圆弧的形状。

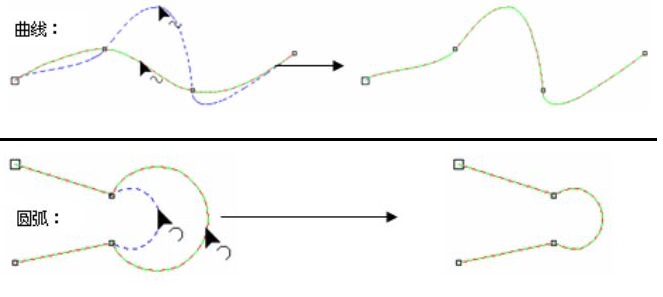

▲图 1 拖动曲线或圆弧来改变曲线或圆弧的形状

实现方法:

(1)将鼠标移到指定的曲线或圆弧上;

(2)拖动曲线或圆弧。

操作步骤:

1、选择曲线或圆弧:

用鼠标选择曲线或圆弧轮廓线。

2、拖动曲线或圆弧:

用鼠标点中线段的某一个位置,按住鼠标左键并拖动鼠标,屏幕上将出现动态拖拽图形(图1中虚线),显示了随着鼠标的拖动图形的变化过程;

移动到合适位置后,释放鼠标,图形移动完成。

说明:

拖动圆弧的操作方法与曲线的一样,直线是不能进行拖动的,如果想拖动直线段,必须把直线段转化成曲线或圆弧,再进行拖动。

拖动控制点改变曲线的形状:

对于曲线段,选中曲线段两端的其中一个节点会出现控制线,拖动控制点同样可以改变曲线的形状,如图2所示。这是曲线段所特有的性质。

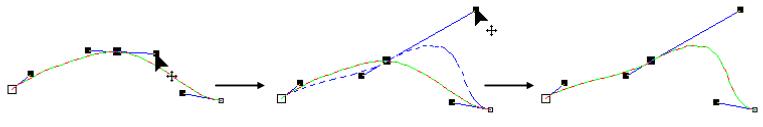

▲图 2 拖动控制点改变曲线的形状
